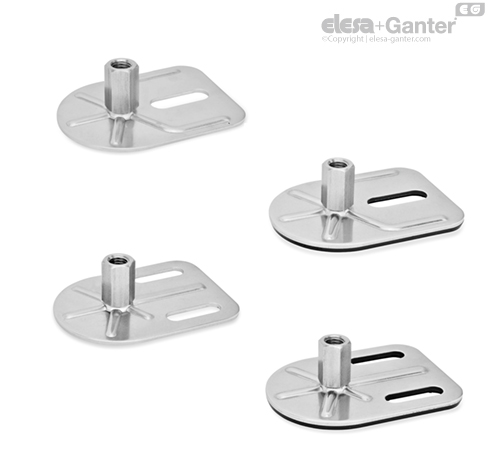

Stal nierdzewna, z otworem do kotwienia, w kształcie prostokąta
Gwint wewnętrzny z gwintem wewnętrznym
Stal nierdzewna, z otworem do kotwienia, w kształcie prostokąta
Gwint wewnętrzny z gwintem wewnętrznym
Typy (podstawa)
- Typ E0: bez podkładki gumowej, z jednym otworem fasolowym
- Typ E3: z podkładką gumową, wulkanizowana, czarna, z jednym otworem fasolowym
- Typ G0: bez podkładki gumowej, z dwoma otworami fasolowymi
- Typ G3: z podkładką gumową, wulkanizowana, czarna, z dwoma otworami fasolowymi
Wersja (śruba)
- Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki
- Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką
- Wersja T: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, bez przeciwnakrętki
- Wersja TK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, z przeciwnakrętką
- Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski lub gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki
- Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski lub gniazdo imbusowe od góry trzpienia, z przeciwnakrętką
- Wersja V : regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry, bez przeciwnakrętki
- Wersja VK: z nakrętki: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry
- Wersja W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint
- Wersja X: z gwintem wewnętrznym
Podstawa, bez powłoki, powierzchnia szlifowana
Stal nierdzewna AISI 304
Trzpień gwintowany
Stal nierdzewna AISI 303
Nakrętki sześciokątne ISO 4032
Stal nierdzewna
Podkładka antypoślizgowa, wulkanizowana
- Kolor czarny, NBR (Perbunan®)
- Twardość 70 ± 5 wg skali Shore A
Stopy wahliwe GN 43 przeznaczone są do pracy w agresywnym środowisku. Dostępne kombinacje wariantów podstaw i gwintowanego trzpienia pozwalają na dobranie odpowiedniego wariantu produktu do prawie każdego zastosowania.
Stopy wahliwe można zakotwić do podłoża dzięki specjalnemu otworowi w podstawie, co zapobiega przesunięciu stopy. Ponadto wersje z gumowymi podkładkami chronią delikatne powierzchnie.
Stopy wahliwe są dostarczane zmontowane i nie można ich rozmontować.
| d1 | - | - | d2 | Obciążenie statyczne F w [kN] | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | Wersja trzpienia | - | - | - | - |
| - | W kształcie łezki | W kształcie prostokąta | - | S / SK | T / TK i U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
Wartości obciążeń statycznych podane w tabeli są rezultatem serii prób laboratoryjnych, w których zastosowano obciążenie prostopadłe do podstawy (bez gumowej podkładki antypoślizgowej). Wartość maksymalnego obciążenia podanego w tabeli, może spowodować niewielkie odkształcenia podstawy.
Przy doborze odpowiedniego rozmiaru stopy należy brać pod uwagę wytrzymałość na zginanie i wyboczenia trzpienia.
Przyjmuje się, że wytrzymałość gwintowanego trzpienia stopy wynosi ≥ 500 N/mm2.
Informacje dotyczące obciążenia podane w tabeli są wartościami niewiążącymi, orientacyjnymi bez jakiejkolwiek odpowiedzialności. Generalnie nie stanowią one gwarancji jakości ELESA+GANTER.
Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.
| Wersja trzpienia | ||
| S / SK: regulacja przy podstawie poprzez sześciokątny chwyt przy d2 M 8, M 10, M 12 | T / TK: wyfrezowane podejście pod klucz płaski przy podstawie przy d2 M 16, M 20, M 24 | U / UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia przy d2 M 16, M 20, M 24 |
| V / VK: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry przy d2 M 16 | W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint przy d2 M 16 | X: sześciokątny chwyt z gwintem wewnętrznym przy d2 M 8, M 10, M 12, M 16, M 20 |
