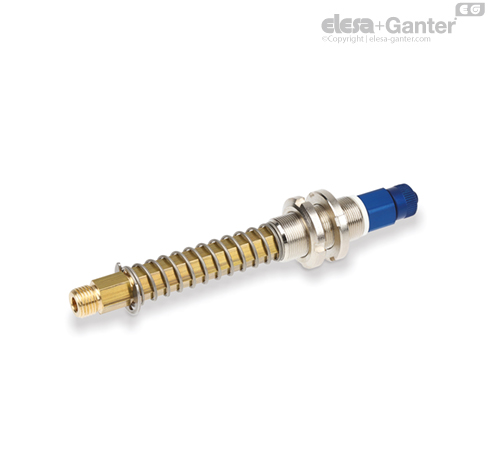

VPC-M Kompensatory sprężynowe z zabezpieczeniem przed obrotem Przyłącze z gwintem zewnętrznym i złączką prostą.

Właściwości i zastosowania

Budowa kompensatorów VPC do przyssawek próżniowych:

• mosiężny trzpień o przekroju sześciokątnym do mocowania przyssawki podciśnieniowej. Taka konstrukcja zapobiega obracaniu się trzpienia i zamocowanej na nim przyssawki wokół własnej osi;

• stalowa lub mosiężna gwintowana tuleja, wyposażona w dwie nakrętki rowkowe, do szybkiego montażu kompensatora przyssawki podciśnieniowej w urządzeniach automatyki;

• sprężyna amortyzująca uderzenie ssawki próżniowej i jednocześnie utrzymująca stały nacisk na podnoszony ładunek;

• złączka do podłączenia przewodu pneumatycznego

Przeznaczone do przyssawek podciśnieniowych o średnicy minimalnej 45 mm i maksymalnej 110 mm.

Efektywny skok kompensatora zależy od długości (l3) i wynosi:

• 16 mm dla długości l3=28 mm

• 49 mm dla długości l3=65 mm

• 74 mm dla długości l3=95 mm

Kompatybilne z przewodem pneumatycznym o średnicy 8x6.

Patrz Dane techniczne przyssawek podciśnieniowych .
