HCK-E-S

Kolumnowe wskaźniki poziomu

Właściwości i zastosowania

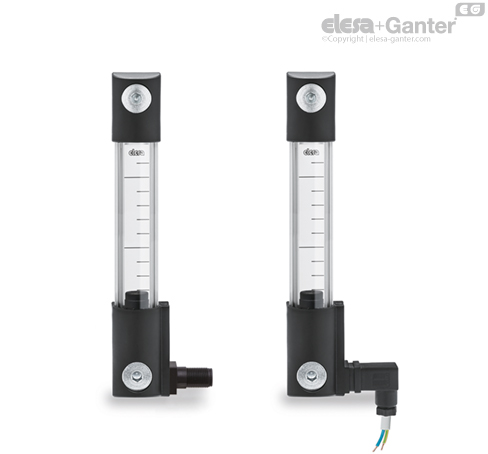

Wskaźnik poziomu HCK-E-S z bocznym złączem umożliwia reakcję czujnika przy niższym poziomie cieczy w zbiorniku.

W przypadku użycia przewodu z wtyczką kątową 90°, kierunek wyjścia przewodu pokazano na rys.1.

Dane techniczne

Testy przeprowadzone w laboratorium przy stosowaniu oleju mineralnego typ CB68 (zgodnie z ISO 3498) przy temp. 23°C dla HCK oraz oleju mineralnego typ CB68 (zgodnie z ISO 3498), wody lub cieczy na bazie wody i glikolu (50%) dla HCK-GL, wykazały wytrzymałość wskaźników na ciśnienie powyżej 35 bar.

Aby sprawdzić możliwość zastosowania z cieczami innymi niż oleje mineralne lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER.

Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.

Sposób działania czujnika poziomu minimalnego.

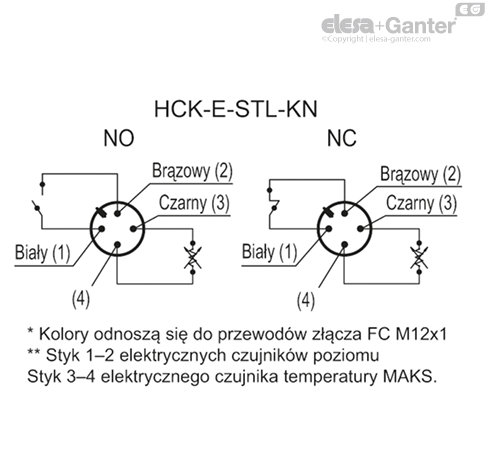

• NO: obwód elektryczny zamyka się, gdy zostanie osiągnięty poziom minimalny cieczy.

• NC: obwód elektryczny otwiera się, gdy zostanie osiągnięty poziom minimalny cieczy.









Sposób działania czujnika temperatury maksymalnej

• NO: obwód elektryczny zamyka się, gdy ciecz osiągnie temperaturę 80°C.

• NC: obwód elektryczny otwiera się, gdy ciecz osiągnie temperaturę 80°C.





Działanie elektrycznego czujnika temperatury (STL)

Zadaniem czujnika temperatury jest pomiar zmienności rezystancji elementu platynowego opornika: 100 ohm = 0°C, 138.4 ohm = 100°C.

Wykres zmiany impedancji opornika w zależności od temperatury przedstawia się w przybliżeniu liniowo np. dla zakresu pomiaru 0° do 100°C, odchyłka przy 50°C wynosi 0.4°C.

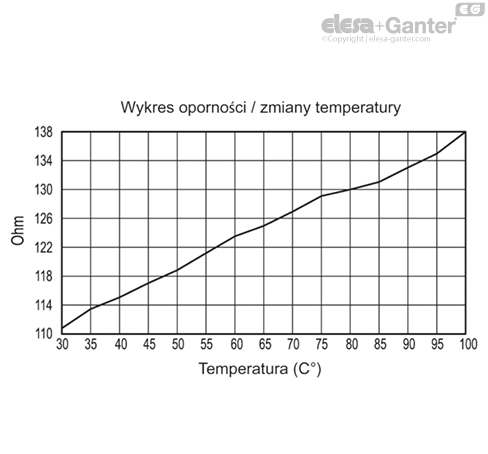

Dla precyzyjnego pomiaru konieczne jest ustawienie liniowe rezystancji dla prawidłowego odczytu temperatury. Najbardziej aktualną definicję zależności między rezystancją a temperaturą podaje International Temperature Standard 90 (ITS-90). Zależność między rezystancją a temperaturą, osiągnięta w testach laboratoryjnych, mierząca bezpośrednio wartość rezystancji w obwodzie jest ukazana na wykresie. Sugerujemy takie ustawienie systemu, aby kompensować zarówno rozpraszanie ciepła, jak i rezystancję przewodu.

Zmiana temperatury o 1°C powoduje zmianę rezystancji czujnika o 0,384 Ω. W związku z tym nawet mały błąd pomiaru rezystancji (na przykład, gdy rezystancja kabli podłączonych do czujnika nie została uwzględniona) skutkuje poważnym błędem pomiaru temperatury.

Z powodu niskich wartości sygnałów ważne jest by utrzymać wszystkie kable sygnałowe z dala od przewodów elektrycznych, silników, aparatury rozdzielczej i innych urządzeń, które mogą emitować zakłócenia magnetyczne lub elektryczne. Użycie kabla ekranowanego, z uziemionym ekranem na jednym końcu, może pomóc zredukować zakłócenia.

Ponadto, jeśli używane są długie kable połączeniowe, należy sprawdzić, czy sygnał pomiarowy jest w stanie pokonać ich oporność.

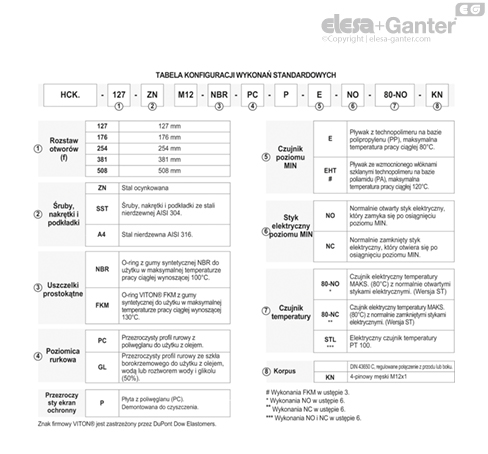

Wykonania specjalne na życzenie

• Rura poziomu cieczy z przezroczystego metakrylanu metylu (PMMA) do maks. temp. 70°C.

• Pływak z technopolimeru na bazie poliamidu (od HCK.127), kolor czerwony.

• Pływak z NBR (od wielkości HCK.176) w kolorze czarnym ze spiralą ze stali AISI 316, dla zastosowań specjalnych, lepkie ciecze, wysokie temperatury.

• Wskaźniki z zakresem odczytu poziomu (l2) do 1429 mm i rozstawem otworów mocujących (f) do 1500 mm.

• Pierścienie uszczelniające ze specjalnych materiałów w zależności od potrzeb klienta.

• Specjalna śruba z zaślepką z niklowanego mosiądzu, do zamocowania na dole wskaźnika, w celu ułatwienia konserwacji maszyny wymagającej odłączenia wskaźnika.

Akcesoria

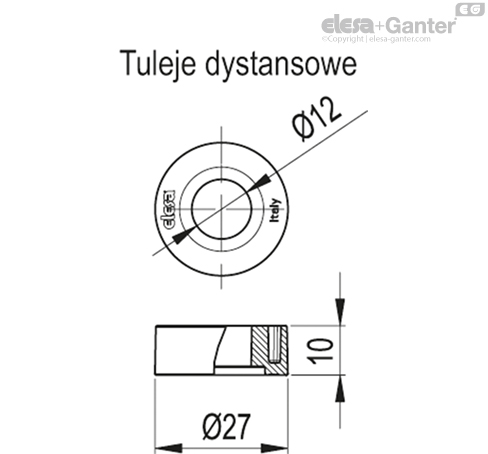

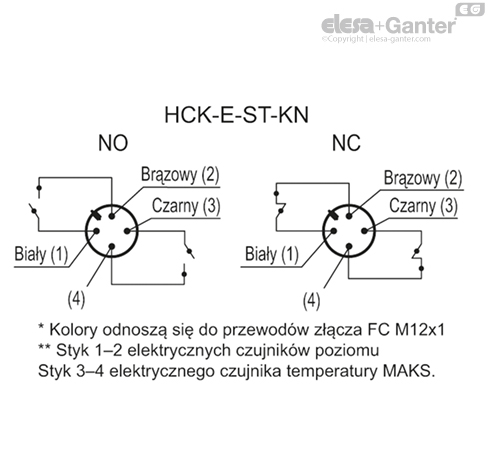

FC.M12x1: przewód z wtyczką żeńską M12 - 4 pinową.

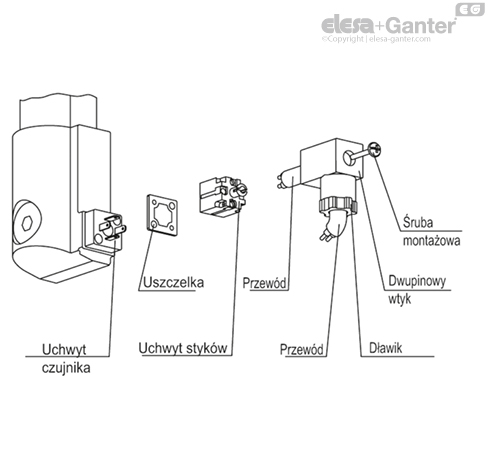

Instrukcja montażu złącza DIN 43650C

• Wymontować złącze ze wskaźnika wykręcając śrubę montażową. Odłączyć uchwyt styków i odkręcić dławik.

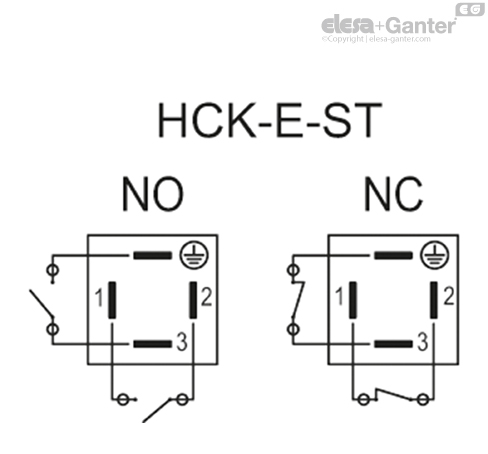

• a) HCK-E-ST: Wsunąć kabel przez dławik i podłączyć przewody do zacisków 1 i 2 do obsługi czujnika poziomu MIN. oraz do zacisków 3 i uziemienia (4) do obsługi czujnika temperatury MAKS.

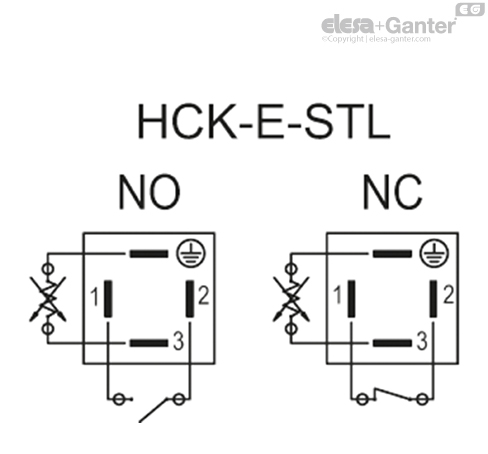

• b) HCK-E-STL: Wsunąć kabel przez dławik i podłączyć przewody do zacisków 1 i 2 do obsługi czujnika poziomu MIN. oraz do zacisków 3 i uziemienia (4) do obsługi czujnika temperatury.

• Wcisnąć uchwyt styków do wtyku w wymaganej pozycji.

• Zamontować wtyk na wskaźniku poziomu, dokręcić śrubę montażową, a następnie dławik.
