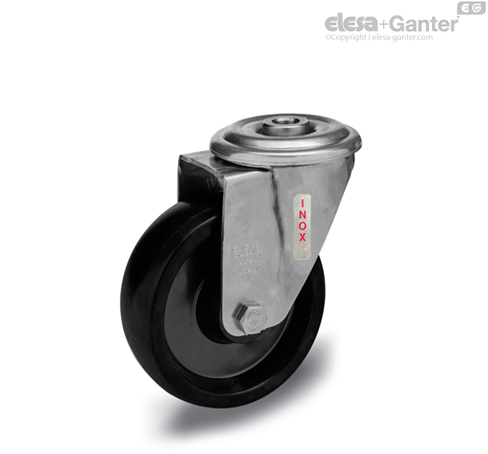

RE.F7-FBL-SST-N-HT Monolityczne zestawy kołowe z obudową ze stali nierdzewnej Obudowa skrętna z przelotowym otworem montażowym, ze stali nierdzewnej, bez blokady

Korpus koła

Monolityczne koło z duroplastu na bazie fenolu (PF), odporne na temperaturę do 300°C.

Twardość 92 wg skali Shore D ±5.

Mocowanie koła

Piasta z tuleją ze stali nierdzewnej, wkładki PTFE.

blacha stalowa elektrolitycznie cynkowana

Wykonana ze stali nierdzewnej AISI 304. Obudowa została zaprojektowana tak, aby przenieść obciążenie do 2000 N. Podwójne łożysko oraz bezpośrednie połączenie płyty z bieżnią łożyska, zapewniają doskonałą zwrotność i bardzo mały luz głowicy skrętnej. Obudowa nie wymaga konserwacji. W skład obudowy wchodzi (patrz rys.1):

1. płyta montażowa: stal nierdzewna AISI 304;
2. widelec: stal nierdzewna AISI 304;
3. bieżnia łożyska kulkowego: stal nierdzewna AISI 304;
4. tuleja osiowa: znajdująca się w płycie montażowej, tłoczona na zimno;
5. Łącznik: nasmarowane podwójne łożysko kulkowe;
6. Uszczelka przeciwpyłowa: RAL 7015, ciemnoszary technopolimer

Wykonania standardowe

• SBL: koło z obudową skrętną i płytą montażową, bez blokady.

• FBL: koło z obudową skrętną i przelotowym otworem montażowym, bez blokady.
