GN 422
GN 422
Uchwyty pałąkowe
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
lubGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Stal nierdzewna AISI 304
Poliuretan (PUR)
Czarny
Tworzywo
przezroczysty poliwęglan (PC)
Uchwyty pałąkowe GN 422 są stosowane do obsługi pokryw i drzwi. Przyciski wbudowane w uchwyt mogą wyzwalać elektryczne sygnały sterujące, a diody LED mogą na przykład wskazywać stan systemu sterowania maszyną.
Uchwyty są dostępne w wersji z 1 lub 2 przyciskami funkcyjnymi. Diody LED świecą na czerwono lub zielono w zależności od polaryzacji połączeń.
Uzupełniające uchwyty pałąkowe bez funkcji przełączania są dostępne pod oznaczeniem GN 422.1.
| Właściwości elektryczne i mechaniczne | ||
| Przycisk | - | |
| Styki | przełączalne, migowe | |
| Materiał styków | Stop srebra | |
| Napięcie przełączania | maks. 125 V (wtyk) | |
| maks. 240 V (przewód) | ||
| Prąd przełączania | maks. 3 A | |
| mech. żywotność | 106 cykli przełączania | |
| elektr. żywotność | 50.000 cykli przełączania (pod pełnym obciążeniem) | |
| Lampka kontrolna LED / podświetlany pierścień LED | 24 V DC ± 10 % / 7 mA | |
| Napięcie robocze / | ||
| prąd roboczy | ||
| bi-kolor (czerwony / zielony) | ||
| Kategoria stosowania (przycisk) | AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A | zgodnie z IEC 60947-5-1 |
| AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A | ||
| AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A | ||
| - | - | |
| AC: 120 V AC / 5 A / DC: 12 V DC / 1 A | zgodnie z UL 508 | |
| AC: 240 V AC / 3 A | ||
| Typ przyłącza | - | |
| Przewód z otwartą końcówką kablową (K2 / K5) | Przewód PUR, skrętka, końce odkryte (2 lub 5 m) | |
| lub | - | |
| Przewód z wtykiem (S025) | 5-pinowy wtyk M12x1 z przewodem PUR, długość 0.25 m | |
| Homologacje, zgodność | ||
| Deklaracja CE | ||
Pamiętaj, aby zawsze przestrzegać informacji zawartych w instrukcji (nie tylko w trakcie montażu lub pierwszego użycia, ale także podczas eksploatacji). Instrukcja jest dołączona w paczce z produktem lub znajdziesz ją w formie cyfrowej na stronie produktu pod adresem elesa-ganter.pl.

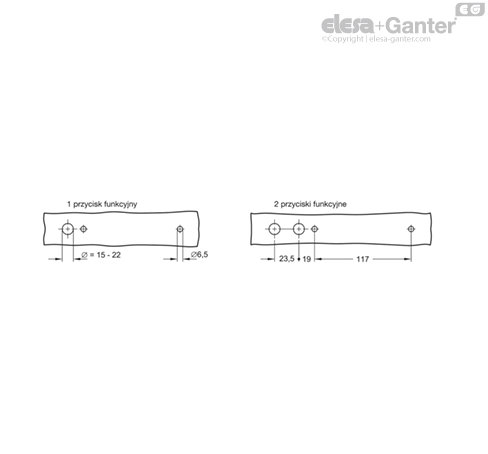

Otwory powinny mieć stępione lub sfazowane krawędzie, aby zapobiec uszkodzeniu przewodu.
