Specyfikacja
- Typ SA: z kołkiem ze stali, bez uszczelki

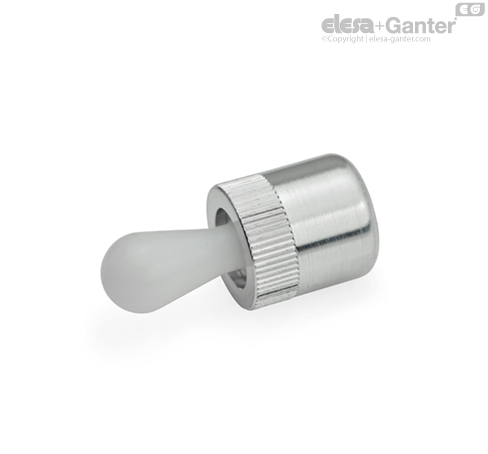

- Typ KA: z kołkiem z tworzywa, bez uszczelki
- Typ SB: z kołkiem ze stali, z uszczelką
- Typ KB: z kołkiem z tworzywa, z uszczelką
- Ocynkowana, pasywacja niebieska
- Tworzywo dla typu KA / KB
- Kontrolka siły ciągu bocznego
- Średnia siła ciągu bocznego
- Stal sprężynowa czerniona
- Stal sprężynowa ocynkowana, pasywowana na niebiesko
Kauczuk chloroprenowy (CR)
Informacje
Sprężyste dociski boczne GN 715 są praktycznymi i wszechstronnymi elementami do pozycjonowania i przytrzymywania przedmiotu obrabianego.
Stanowią alternatywę dla innych, droższych rozwiązań, zajmują niewiele miejsca i są łatwe w montażu. Radełkowany korpus wymaga tylko otworu wykonanego w tolerancji H8.
Do wkręcania docisków bocznych dostępne jest narzędzie montażowe GN 715.1 (patrz tabela).
Instrukcje techniczne i montażowe
Umiejscowienie otworu montażowego wynika z długości przedmiotu przytrzymywanego lm powiększonej o przesunięcie otworu m, które można obliczyć w następujący sposób:
w = maksymalny zakres odchylenia kołka
t = wysokość elementu przytrzymywanego
m = przesunięcie otworu
Przypadek 1:
Wysokość elementu obrabianego t jest większa niż wysokość stożka l3
m = d1/2 - w/2
Przypadek 2:
Wysokość elementu obrabianego t jest mniejsza niż wysokość stożka l3
m = d1/2 - (l3-t) x 0,123
Wykonanie otworu mocującego zgodnie z podaną specyfikacją daje pewność, że zakres odchylenia kołka skompensuje błędy przytrzymywanego przedmiotu mieszczące się w przewidzianej tolerancji.
W przypadku 1, oprócz poprzecznej siły docisku, występuje również efekt nacisku w dół, który dociska przytrzymywany przedmiot do powierzchni styku.
Podczas montażu zaleca się użycie narzędzia montażowego GN 715.1 lub GN 713.1.
Obejmy mimośrodowe GN 715.2 są używane jako pomoc przy montażu docisków bocznych GN 714 / GN 715. Pozwalają na precyzyjne dopasowanie pozycji docisku do tolerancji przedmiotu przytrzymywanego.
