Specyfikacja
Korpus
Przezroczysty technopolimer na bazie poliamidu (PA-T), wysoce odporny na uderzenia, rozpuszczalniki, oleje z dodatkami, węglowodory alifatyczne i aromatyczne, benzynę, naftę, estry fosforowe.
Należy unikać kontaktu z alkoholem i detergentami zawierającymi alkohol.
Osłona ochronna
SUPER-technopolimer na bazie poliamidu (PA), wzmocniony włóknami szklanymi, kolor czarny, wykończony na mat. Dostarczana zamontowana, zdejmowana za pomocą wkrętaka.
Uszczelki
Guma syntetyczna NBR. Płaskie, stopniowane pierścienie do uszczelnienia ścianek zbiornika oraz pierścienie O-Ring pod łbami śrub.
W celu uzyskania optymalnego uszczelnienia podkładkami O-ring, chropowatość powierzchni powinna wynosić Ra = 3 µm.
Ekran kontrastowy
Polakierowane na biało aluminium, wsuwane za tylną ściankę wskaźnika dla uniknięcia bezpośredniego kontaktu z cieczą.
Istnieje możliwość wyjęcia przed montażem w celu naniesienia znaczników i ew. napisów (np. MIN-MAKS).

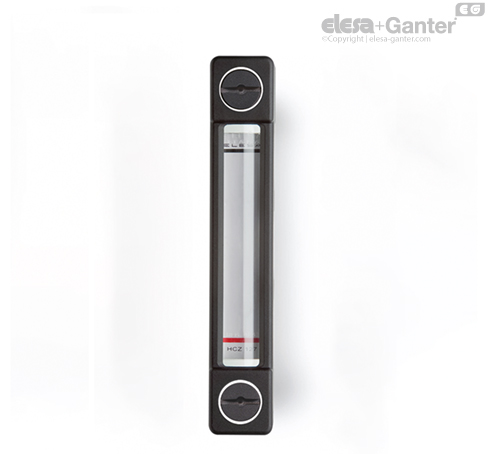

Wykonania standardowe
- HCZ-PT: Śruby, nakrętki i podkładki ze stali ocynkowanej.
- HCZ-PT-VT: Śruby z SUPER-technopolimeru na bazie poliamidu wzmocnionego włóknami szklanymi(PA), nakrętki i podkładki ze stali nierdzewnej AISI 304.
Maksymalna temperatura pracy ciągłej
90°C (z olejem).
Informacje
Właściwości i zastosowania
Wykorzystanie spawania ultradźwiękowego do połączenia elementów korpusu, gwarantuje absolutną szczelność wskaźnika.
Maksymalna widoczność poziomu płynu nawet z pozycji bocznej.
Specjalny kształt korpusu daje efekt soczewki, polepszający widoczność poziomu płynu.
Dzięki śrubom wykonanym z SUPER-technopolimeru, kolumnowe wskaźniki poziomu HCZ-PT-VT mogą być stosowane w środowisku korozyjnym, gdzie sama aplikacja nie wymaga stosowania stali nierdzewnej.
Specjalnie wyżłobiony łeb śruby z SUPER-technopolimeru jest tak zaprojektowany, aby zapewnić optymalny docisk pierścieni uszczelniających, dzięki zastosowaniu odpowiedniego momentu dokręcania (patent ELESA), nie narażając przy tym śruby na uszkodzenie.
Dane techniczne
W testach laboratoryjnych prowadzonych z użyciem oleju mineralnego do układów hydraulicznych typ CB68 (według normy ISO 3498), spoiny wskaźników przy 23°C wytrzymały następujące wartości ciśnienia: 18 bar (HCZ.76-PT i HCZ.127-PT ), 12 bar (HCZ.254-PT).
Ze względu na zastosowanie śrub z SUPER-technopolimeru, maksymalne ciśnienie robocze przy 20°C wynosi 5 bar, przy 90°C wynosi 2 bar.
W celu sprawdzenia możliwości zastosowania wskaźnika z innymi olejami lub cieczami lub w innych warunkach ciśnienia i temperatury, należy skontaktować się z działem technicznym ELESA+GANTER Polska.
Zalecamy przetestowanie produktu w rzeczywistych warunkach pracy.
