Specyfikacja

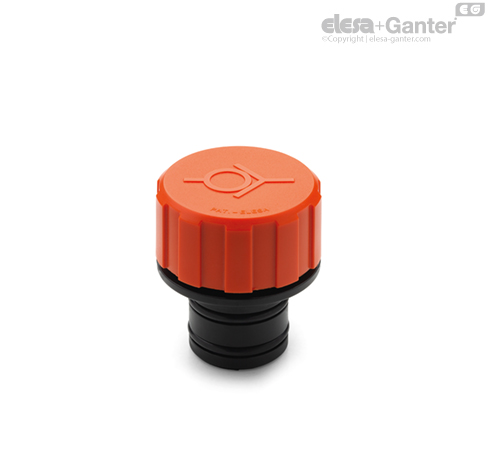

Pokrywa
Technopolimer na bazie poliamidu (PA), kolor pomarańczowy RAL 2004, wykończony na półmat, symbol zaworu.
Mocowanie
Technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na półmat.
Uszczelki
Dwa pierścienie typu O-ring z gumy syntetycznej NBR.
Krążek uszczelniający
Technopolimer z uszczelką z gumy syntetycznej NBR typu O-ring.
Sprężyna
Stal nierdzewna.
Wykonania standardowe
TP-SV-10mb: zawór (krążek uszczelniający) otwiera się, gdy ciśnienie przekroczy 0,010 bar (nastawa około 10 mb).
TP-SV-100mb: zawór (krążek uszczelniający) otwiera się, gdy ciśnienie przekroczy 0,100 bar (nastawa około 100 mb).
Maksymalna temperatura pracy ciągłej
80°C.
Informacje
Właściwości i zastosowania
Montaż przez wciskanie eliminuje konieczność przykręcania/odkręcania, umożliwiając szybką instalację. Wymiary otworu montażowego przedstawiono na rys. 1. Otwór sfazowany 1x45° na powierzchni zewnętrznej ułatwia montaż.
Korki odpowietrzające z zaworem TP-SV są rekomendowane do takich zastosowań jak: reduktory, wariatory lub sprężarki, w których ciśnienie wewnętrzne nie powinno przekraczać określonej wartości (10 lub 100 mb).
W takiej sytuacji zawór wyrównuje ciśnienie pomiędzy zbiornikiem a otoczeniem.
Krążek uszczelniający zabezpiecza przed wnikaniem pyłu i ubytkami cieczy.
Produkt służy do odprowadzania niewielkiego nadciśnienia; ciśnienie w zbiorniku nie może przekraczać 200 mb przy optymalnych warunkach czystości otworu montażowego oraz w temperaturze pokojowej.
Dane techniczne
Prędkość przepływu powietrza i odpowiadającą jej różnicę ciśnień między zbiornikiem a otoczeniem można odczytać z wykresu.
