Specyfikacja
Korpus
Mosiądz.
Pryzmat
Polisulfon.
Pierścień uszczelniający
NBR.
Wykonania standardowe

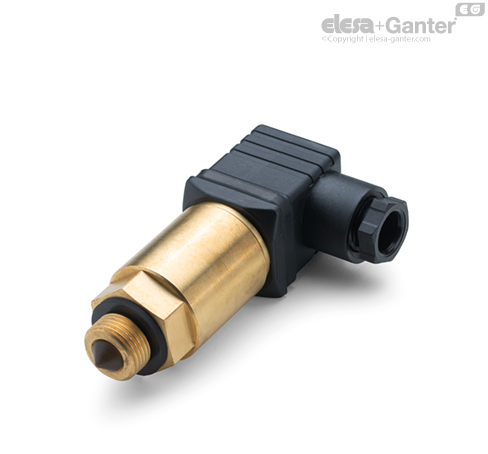

- HSO: czujnik z wtykiem DIN 43650 z technopolimeru na bazie poliamidu (PA), kolor czarny, z wbudowanym dławikiem kablowym i gniazdem dla uchwytu styków. Stopień ochrony IP65 zgodnie z tabelą EN 60529.

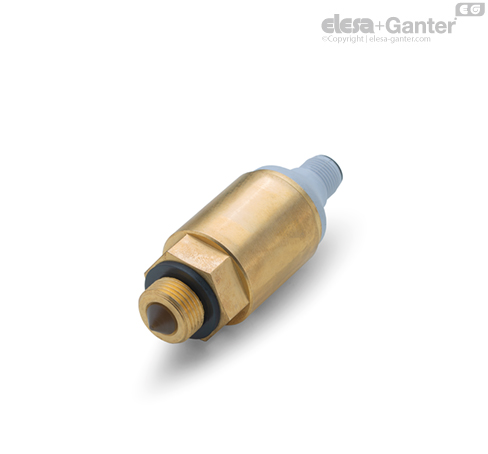

- HSO-KN: Czujnik z wtykiem M12x1, 4-stykowy z gwintem z technopolimeru na bazie poliamidu (PA), kolor czarny, wykończony na mat. Stopień ochrony IP67.
Wskazówki dotyczące montażu patrz Ostrzeżenia.
Temperatura robocza płynu (niezamarzniętego)
-30 / +110°C.
Temperatura otoczenia
-30 / +55°C.
Maksymalne obciążenie robocze
100 bar
Informacje
Właściwości i zastosowania
Przeznaczony do wykrywania półprzezroczystych cieczy wewnątrz nawet małych zbiorników.
Czujnik optyczny umieszczony wewnątrz metalowego korpusu zawiera pryzmat z diodą podczerwieni i detektorem.
Mechaniczne i elektryczne właściwości
Działanie i konserwacja
W przypadku braku kontaktu z cieczą, promień podczerwony jest całkowicie odbijany przez pryzmat w kierunku odbiornika; jednakże, gdy czujnik zostanie zwilżony przez ciecz, współczynnik załamania pryzmatu zmienia się i część promienia podczerwonego jest rozpraszana w cieczy, powodując przełączenie wyjścia (rys. 1).
Ilość odbitego światła przekłada się na pomiar poziomu wewnątrz zbiornika.
Zaleca się okresowe sprawdzanie stanu soczewki czujnika optycznego oraz, w razie potrzeby, czyszczenie przy użyciu niekorozyjnych płynów.
Ostrzeżenia
- Minimalny wykrywalny poziom cieczy: 10 cm.
- Czujnik można zamontować zarówno pionowo, jak i poziomo (rys. 1).
- W przypadku montażu pionowego istnieje możliwość zniekształcenia wykrywania poziomu ze względu na obecność kropli na powierzchni pryzmatu.
