Materiał
- Pokrywa: stal chromowana.
- Kołnierz: stal ocynkowana.
- Zamknięcie bagnetowe: stal ocynkowana.
Uszczelki
Trzy płaskie uszczelki z gumy syntetycznej NBR.
Zawór odpowietrzający
Pierścień uszczelniający z technopolimeru, z podkładką typu O-ring z gumy syntetycznej NBR oraz sprężyną ze stali nierdzewnej.
Nastawiony na około 0.350 bar (0.700 bar na życzenie).
Zawór ssący
Krążek uszczelniający z technopolimeru, z podkładką typu O-ring z gumy syntetycznej NBR oraz sprężyna ze stali nierdzewnej.
Nastawiony na około 0.030 bar.
Filtr powietrza w kształcie pierścienia
Tech-foam 10 µ lub 40 µ.
Kosz filtracyjny
Stal ocynkowana elektrolitycznie lub technopolimer na bazie polipropylenu (PP), kolor czarny.
Łańcuszek zabezpieczający
Mosiądz
Wykonania standardowe
- SMW-BA-F10-FRB+CM: filtracja powietrza 10 µ, kosz ze stali.
- SMW-BA-F40-FRB+CM: filtracja powietrza 40 µ, kosz ze stali.

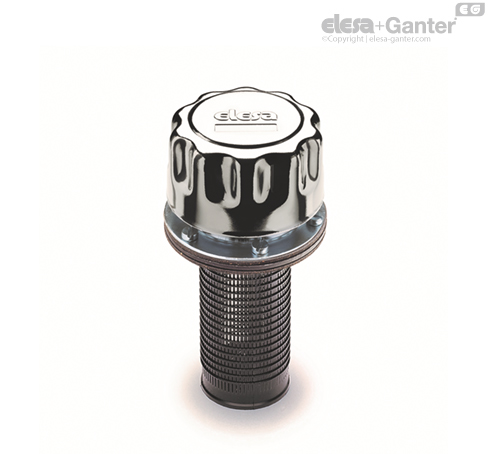

- SMW-BA-F10-FRB+C: filtracja powietrza 10 µ, kosz z technopolimeru.
- SMW-BA-F40-FRB+C: filtracja powietrza 40 µ, kosz z technopolimeru.
Montaż
SMW.80: za pomocą sześciu wkrętów M5x12 ze stali ocynkowanej, wykończonej na połysk, z łbem z gniazdem na wkrętak, w zestawie.
Maksymalna temperatura pracy ciągłej
100°C.
Informacje
Właściwości i zastosowania
Korki oddechowe SMW.BA z zaworem odpowietrzająco-ssącym, utrzymują poduszkę sprężonego powietrza ponad poziomem cieczy w zbiorniku w zakresie testowanych ciśnień granicznych. Pozwala to na uniknięcie zdeformowania zbiornika.
Zalety:
- Zmniejszenie ilości powietrza dostającego się do układu (większa czystość oleju i filtrów)
- Lepsze warunki pracy pomp ssących (redukcja zjawiska kawitacji)
- zabezpieczenie przed ubytkiem cieczy, gdy układ jest częścią poruszającego się zespołu;
Dane techniczne
Prędkość przepływu powietrza i odpowiadającą jej różnicę ciśnień między zbiornikiem a otoczeniem można odczytać z wykresu. Testy przeprowadzono bez kosza wlewowego.
Korek działający w układzie hydraulicznym
Inne wykonania
Wykonania specjalne na życzenie
Z bagnetem do wskazywania poziomu cieczy (maks. 80 mm).
