GN 586.1

Zawiesia (obrotowe)

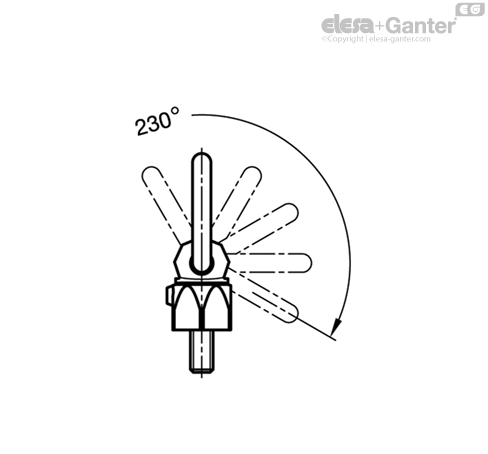

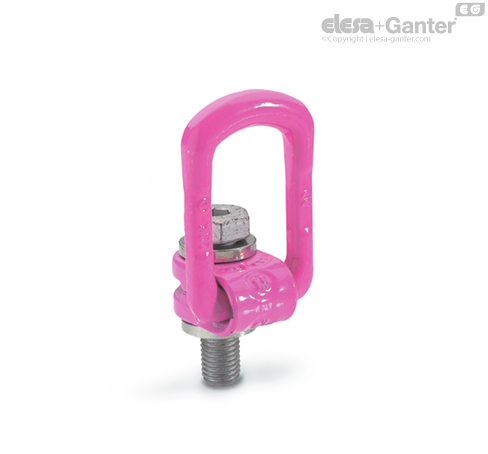

Zawiesia GN 586.1 mogą być składane i obracane we wszystkich kierunkach, przenosząc równocześnie pełne obciążenie.

Oferują wysoką nośność i są testowane by spełniały normy bezpieczeństwa (współczynnik bezpieczeństwa 4).

Obciążenie wykazane w tabeli jest wyraźnie zaznaczone na produkcie i stosuje się je do najbardziej niesprzyjających typów obciążeń.

Zawiesia GN 586.1 spełniają Dyrektywę Mechanical Engineering 2006 / 42 / EG oraz przechodzą testy BG.

Wbudowany transponder RFID zawiera dane umożliwiające identyfikację zawiesi np. podczas regularnych inspekcji.

Ta norma zastępuje poprzednio oferowane zawiesia GN 586.

• Instrukcja obsługi GN 586.1

Powyższe wartości odnoszą się do maksymalnych obciążeń w tonach metrycznych dla zawiesia GN 586.1 zamocowanego i obróconego w kierunku działania siły.

Powierzchnia kontaktowa pierścienia GN 586.1 musi być płaska i pod odpowiednim kątem do otworu gwintowanego.

Przymocowany do elementu nośnego, trzpień montażowy musi się swobodnie obracać o 360°. Można stosować tylko śruby sześciokątne dostarczane z pierścieniami.

Pierścień musi się swobodnie obracać i nie może się opierać na krawędziach.

Przed zastosowaniem obciążenia, zarówno pierścień jak i trzpień montażowy muszą być skierowane w kierunku obciążenia, zwracając uwagę na dopuszczalne obciążenie zależne od kierunki pierścienia.

Wykazane wartości obciążeń są ważne dla minimalnej głębokości trzpienia 1 x nominalna średnica gwintu przy stali o wytrzymałości na rozciąganie = 37kp/mm², przy temperaturze otoczenia – 40 °C do + 100 °C.

Instrukcja obsługi wraz ze szczegółową specyfikacją jest dołączana do każdej dostawy (patrz także na stronie www.elesa-ganter.pl).
