GN 120.4
Elektroniczne blokady rygla
Tworzywo sztuczne, do zamków
Tworzywo sztuczne, do zamków
Nr identyfikacyjny
Nr identyfikacyjny
- Nr 2: z kontrolą położenia rygla
Rodzaj połączenia
Rodzaj połączenia
- Typ A: wtyczka złącza (z kablem o długości 0,25 m)
Obudowa / blokada zatrzaskowa / kontrola położenia rygla
Obudowa / blokada zatrzaskowa / kontrola położenia rygla
Technopolimer na bazie poliamidu (PA)
- Wzmocnione włóknami szklanymi
- Kolor czarny RAL 9005, wykończony na mat
Przewód
Przewód
Tworzywo sztuczne, poliuretan (PUR)
Czarny
Korek
Korek
- Tworzywo sztuczne, 8-pinowe, M12x1
- Nakrętka radełkowana
- Mosiądz niklowany
Zakres temperatur: -20°C do +60°C
Zakres temperatur: -20°C do +60°C

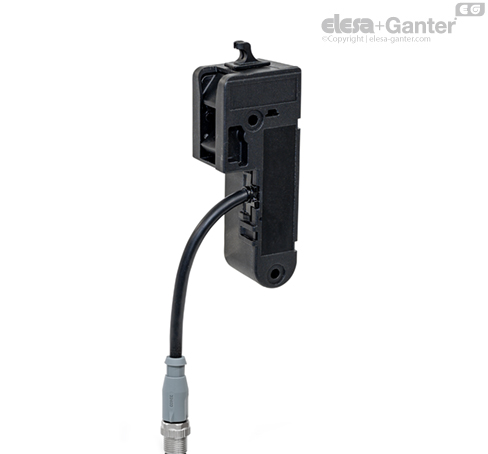

Elektromechaniczna blokada rygla GN 120.4 stosowana jest z zamkami GN 115 lub GN 515. W pozycji zamkniętej rygiel zamka jest unieruchamiany przez blokadę, a odblokowywanie odbywa się za pomocą elektrycznego sygnału wejściowego. Ustawienie rygla w pozycji zamkniętej jest dodatkowo wykrywane i transmitowane jako sygnał wyjściowy.

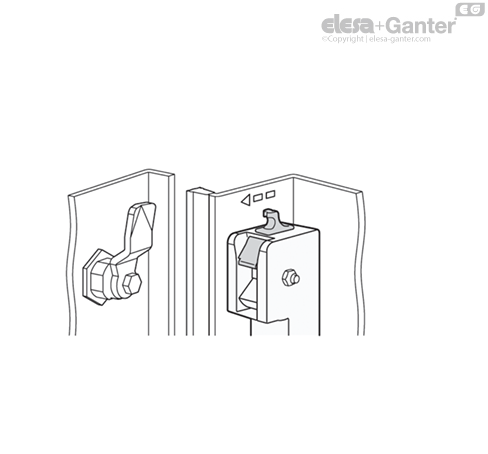

Blokada rygla może być stosowana do zamków lewych lub prawych i dodatkowo zwiększa odległość (głębokość) ryglowania A o 8 mm. Istniejące instalacje można modernizować przy minimalnym nakładzie pracy. Elektromechaniczna blokada rygla nie jest widoczna od zewnątrz.
- GN 330 Przewody z wtyczką

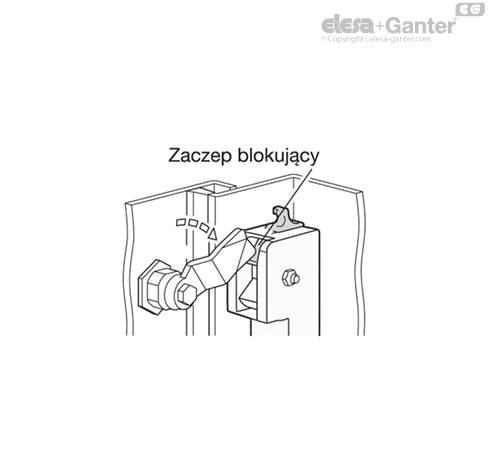

Gdy rygiel zamka zostanie obrócony o 90° do pozycji zamkniętej, blokada rygla wysuwa się do przodu pod działaniem sprężyny, uniemożliwiając otwarcie zamka.

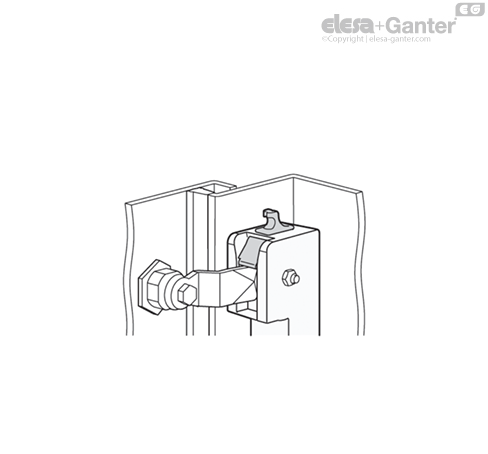

W pozycji zamkniętej obecność rygla jest wykrywana poprzez czujnik kontroli położenia rygla i transmitowana jako sygnał wyjściowy (pin 4) pod warunkiem, że istnieje połączenie między pinami 5 i 6. Połączenie to może być zrealizowane na przykład jako prosta zworka przewodowa albo poprzez czujnik położenia drzwi.

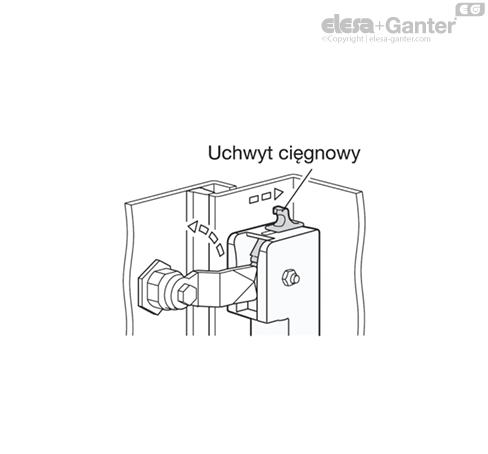

Aby ponownie zwolnić zatrzaskową blokadę rygla na wejściu (pin 4) należy podać sygnał „High”, co spowoduje elektromechaniczne cofnięcie rygla blokady. W przypadku zaniku zasilania lub awarii systemu blokadę zatrzaskową można cofnąć za pomocą ręcznego zwolnienia awaryjnego. Zwolnienie awaryjne jest przystosowane do mocowania tzw. linki Bowdena.
Gdy sygnał „High” na wejściu sterującym pin 4 zaniknie, zapadka zostaje zwolniona przez mechanizm elektromechaniczny i pod działaniem sprężyny przesuwa się do przodu(do swojej pozycji wyjściowej).

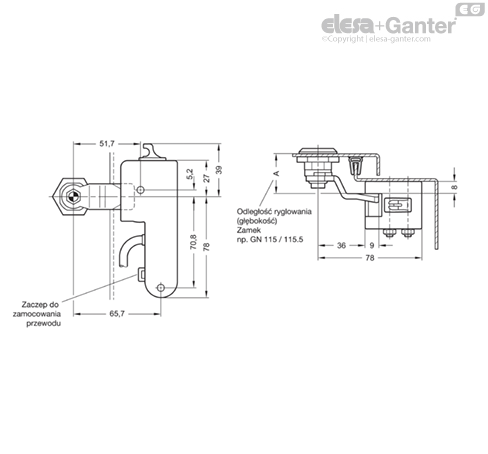

Po zamontowaniu(o ile będzie to konieczne), przewód połączeniowy można dodatkowo zabezpieczyć opaską zaciskową, aby go odciążyć w razie potrzeby. Elektromechaniczna blokada rygla GN 120.4 może być łatwo dodana do istniejących instalacji. Aby dostosować elektromechaniczną blokadę rygla do istniejącego układu, wystarczy zwiększyć odległość (głębokość)ryglowania A o 8 mm. Odpowiednie rygle są dostępne dla wszystkich typowych odległości ryglowania.
| Właściwości mechaniczne | ||
| Mocowanie | 2 otwory przelotowe na śruby M5 | |
| Zalecany moment siły dokręcania | maks. 2 Nm | |
| Stopień ochrony | IP2x | zgodnie z EN 60529 |
| (uwzględniać zabezpieczenie przewodów!) | ||
| Zwolnienie awaryjne | Możliwość mocowania linki Bowdena | |
| Właściwości elektryczne / funkcje bezpieczeństwa | ||
| Napięcie zasilania | 12–24 V DC | |
| Maks. pobór mocy | maks. 120 mA; tryb czuwania 9 mA | |
| Kategoria użytkowania | DC 13: 24 VDC / 120 mA | zgodnie z EN 60947-5-1 |
| Styki, typ połączenia | 1 - nieużywany | |
| 2 - napięcie zasilania | ||
| 3 - wejście sterujące zwolnieniem | ||
| 4 - wyjście kontroli położenia rygla | ||
| Wtyk M12x1, 8-pinowy, kodowanie A | 5 - wejście dodatkowych styków | |
| 6 - dodatkowe wyjście stykowe | ||
| 7 - 0 VDC / uziemienie funkcjonalne | ||
| 8 - nieużywany | ||
| Przewód | 8 x 0,8 mm2, Li9Y11Y, osłona PUR, UL | zgodnie z IEC 60332-1-2 |
| Odciążenie przewodu | Z opaską zaciskową | |
| Prąd zwarciowy | 1000 A | zgodnie z EN 60947-5-1 |
| Znamionowe napięcie izolacji | 30 V DC | |
| Temperatura pracy | -20 °C ... +60 °C | |
| Stopień zanieczyszczeń, na zewnątrz | 2 | zgodnie z EN 60947-5-1 |
| Czas użytkowania (TM) | 20 lat | zgodnie z EN ISO 13849-1 |
| Liczba cykli (B10 d) | 50 000 | zgodnie z EN ISO 13849-1 |
| Homologacje / Zgodność / Zastosowania | |||
| oznakowanie CE | EN 61000-4-2 | ||
| EN 61000-4-3 | |||
| EN 61000-4-4 | |||
| UL Recognized | EN 61000-4-6 | ||
| EN 61000-4-8 | |||
Pamiętaj, aby zawsze przestrzegać informacji zawartych w instrukcji (nie tylko w trakcie montażu lub pierwszego użycia, ale także podczas eksploatacji). Instrukcja jest dołączona w paczce z produktem lub znajdziesz ją w formie cyfrowej na stronie produktu pod adresem elesa-ganter.pl.
Elektromechaniczna blokada rygla musi być instalowana i uruchamiana przez wykwalifikowanego specjalistę zgodnie z informacjami zawartymi w instrukcji obsługi oraz obowiązującymi przepisami krajowymi i międzynarodowymi oraz normami.
Elesa+Ganter nie ponosi odpowiedzialności prawnej za brakujące lub nieprawidłowe informacje ani za wynikające z nich konsekwencje.
