Specyfikacja
Ramię dźwigni
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Sworzeń obrotowy
Stal ocynkowana lub stal nierdzewna AISI 303 z otworem gwintowanym lub trzpieniem gwintowanym.
Tuleja łącząca ramię dźwigni i podkładkę oporową
Technopolimer na bazie poliamidu (PA), kolor czarny.
Podkładka oporowa
SUPER-technopolimer na bazie poliamidu (PA), kolor czarny.
Nakrętka regulacyjna
SUPER-technopolimer na bazie poliamidu (PA), kolor czarny.
Wykonania standardowe

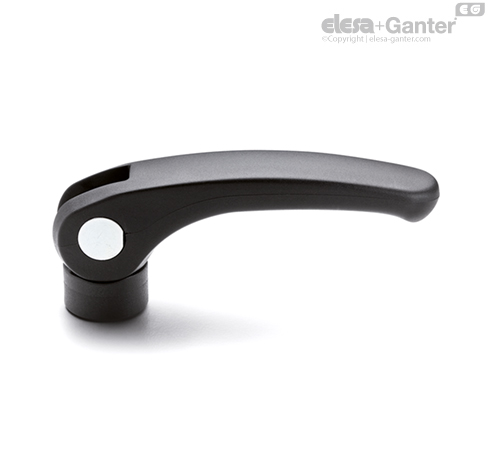

- LAC-B: pozycjonowanie bez nakrętki regulacyjnej, sworzeń ze stali ocynkowanej, z otworem gwintowanym.

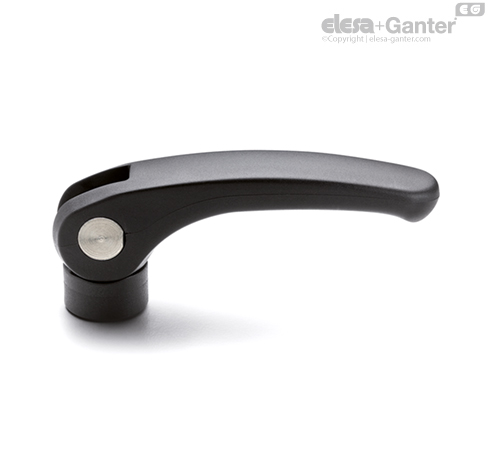

- LAC-SST: pozycjonowanie bez nakrętki regulacyjnej, sworzeń ze stali nierdzewnej AISI 303, z otworem gwintowanym.

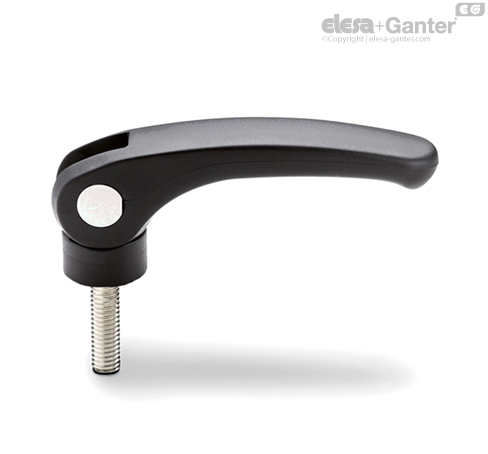

- LAC-p: pozycjonowanie bez nakrętki regulacyjnej, sworzeń z trzpieniem gwintowanym ze stali ocynkowanej, ze sfazowanym płaskim czołem, wg UNI 947 : ISO 4753 Dane techniczne).

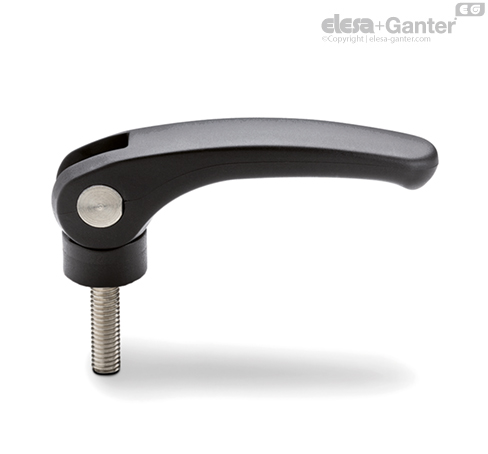

- LAC-SST-p: pozycjonowanie bez nakrętki regulacyjnej, sworzeń z trzpieniem gwintowanym, ze stali nierdzewnej AISI 303, ze sfazowanym płaskim czołem, wg UNI 947 : ISO 4753 Dane techniczne).

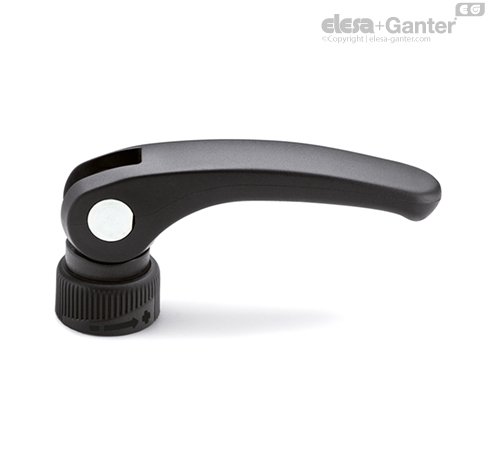

- LAC-B-R: pozycjonowanie za pomocą nakrętki regulacyjnej, sworzeń ze stali ocynkowanej, z otworem gwintowanym.

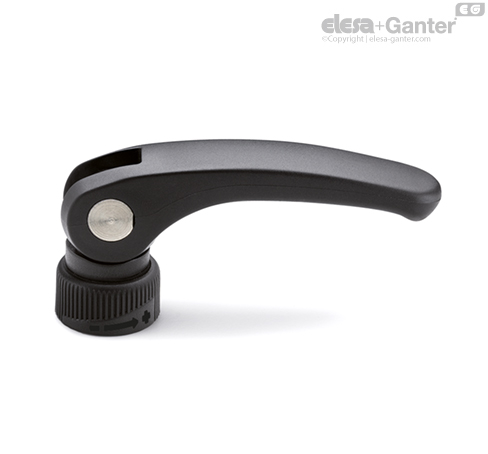

- LAC-SST-R: pozycjonowanie za pomocą nakrętki regulacyjnej, sworzeń ze stali nierdzewnej AISI 303, z otworem gwintowanym.
- LAC-p-R: pozycjonowanie za pomocą nakrętki regulacyjnej, sworzeń z trzpieniem gwintowanym ze stali cynkowanej, ze sfazowanym płaskim czołem, wg UNI 947: ISO 4753 (patrz Dane techniczne).

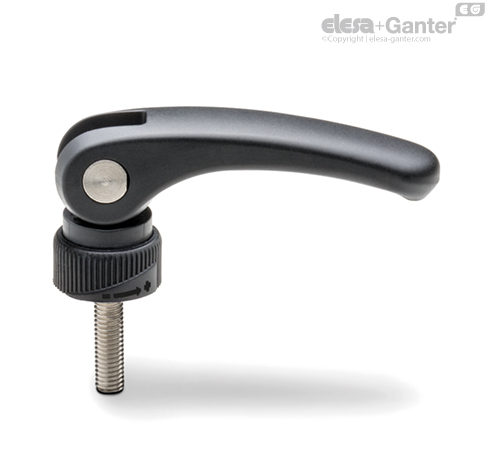

- LAC-SST-p-R: pozycjonowanie za pomocą nakrętki regulacyjnej, sworzeń z trzpieniem gwintowanym ze stali nierdzewnej AISI 303, ze sfazowanym płaskim czołem UNI 947: ISO 4753Dane techniczne).
Informacje
Właściwości i zastosowania
Dźwignie mimośrodowe umożliwiają zacisk połączenia poprzez opuszczenie dźwigni. Mocowanie takie nie wymaga obrotu względem osi śruby.
Dźwignie zaciskowe mimośrodowe LAC-R z nakrętką regulacyjną (patent ELESA), zostały opracowane z myślą o szybkim mocowaniu i luzowaniu połączenia. Radełkowana nakrętka regulacyjna, daje możliwość precyzyjnego nastawienia siły docisku oraz dowolnego ustawienia ramienia.
Inne wykonania
Wykonania specjalne na życzenie
Zaciski krzywkowe z łącznikiem, bez wiercenia w celu zapewnienia lepszego czyszczenia (dla wystarczających ilości).
Instrukcja użytkowania
Sugestie dotyczące montażu
LAC-B, LAC-SST, LAC-B-R i LAC-SST-R z otworem gwintowanym. Śruba przewidziana w miejscu montażu dźwigni krzywkowej musi wystawać z powierzchni zespołu na maksymalnie h1, licząc od ogranicznika, jak pokazano w tabeli oraz na rysunku 1. Użytkownik zauważy osiągnięcie wartości h1, gdy śruba oprze się o ogranicznik w łączniku.
Instrukcja użytkowania
- LAC: unieś i przekręć dźwignię w prawo do momentu odczucia oporu.
- LAC-R: unieś i przekręć dźwignię w prawo, wyreguluj nakrętką.
Regulacja: przekręcić radełkowaną nakrętkę regulacyjną w prawo lub w lewo w celu nastawienia siły docisku i ustalenia pozycji dźwigni w żądanym kierunku. Poziom siły docisku MIN MAX jest zaznaczony: pół obrotu wystarcza do nastawienia.
Zaciskanie: aby dokończyć operację należy zamknąć dźwignię.
