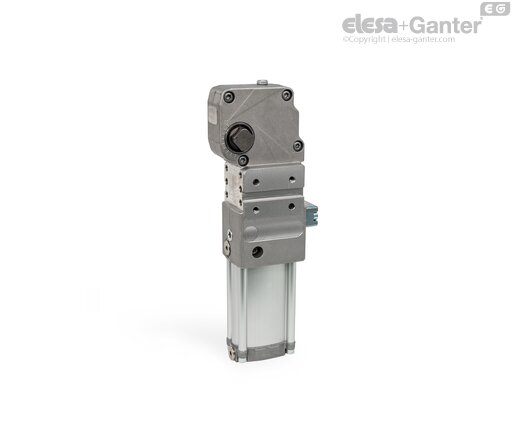

Dociskacze spawalnicze GN 8620 przytrzymują i pozycjonują elementy, takie jak blachy, w zautomatyzowanych procesach spawania lub chwytają i zabezpieczają elementy w mechanizmach transferowych i montażowych. Ramię dociskowe przenosi siłę docisku lub przytrzymania, wytwarzaną pneumatycznie, z mechanizmu kolankowego na przedmiot obrabiany. Szybki ruch obrotowy umożliwia krótkie czasy cyklu. Pneumatyczne tłumienie pozycji krańcowej zapewnia płynny i łagodny ruch.

Kąt otwarcia ramienia dociskowego można ustawić lub ograniczyć w dowolnej pozycji. Pozycje krańcowe są wykrywane przez czujniki zintegrowane z mechanizmem wewnętrznym i nie wymagają ustawiania. Cały mechanizm jest zamknięty w aluminiowej obudowie, chroniącej przed zabrudzeniami i pryskającą wodą. Długą żywotność zapewniają wzmocniona, zoptymalizowana pod względem masy obudowa oraz wysokiej jakości łożyska igiełkowe i przeguby w mechanizmie wewnętrznym.

• Śruby dociskowe
• DIN 6325 Kołki ustalające
• DIN 7979 Kołki ustalające (z gwintem wewnętrznym)
• GN 330 Przewody ze złączem wtykowym

• Lista dociskaczy pneumatycznych

• ISO Tolerancje podstawowe

Podczas montażu należy wykorzystać wszystkie otwory znajdujące się na danej stronie do śrub mocujących i kołków ustalających. W przypadku montażu bocznego, jako alternatywę dla pozycjonowania za pomocą kołków ustalających, można zastosować wpust w przeznaczonym do tego celu rowku, co umożliwia regulację równoległą, w połączeniu z podłużnymi otworami montażowymi po stronie aplikacji.

Przyłącza powietrza znajdują się na przedniej i tylnej stronie. Niepotrzebne przyłącza są zamykane za pomocą dołączonych zaślepek.







W trakcie montażu, pierwszego użycia i podczas eksploatacji należy przestrzegać informacji zawartych w instrukcji obsługi. Dołączona do produktu i dostępna w wersji cyfrowej na stronie produktu pod adresem elesa-ganter.com.
