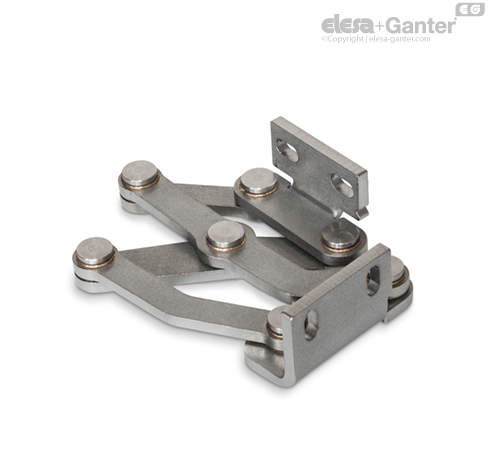

GN 7237-L Zawiasy przegubowe Kątownik mocujący lewy

Zawiasy przegubowe ze stali nierdzewnej GN 7237 są montowane po wewnętrznej stronie osłon, pokryw i drzwi, aby zaoszczędzić miejsce i zapewnić ochronę przed aktami wandalizmu. Zawiasy mają maksymalny kąt otwarcia 180°, co zapewnia optymalny dostęp i zapobiega blokowaniu dróg ewakuacyjnych na przykład przez otwarte drzwi.

Wykorzystanie tego typu zawiasów powoduje, że obudowa z zewnętrznej strony jest wolna od dodatkowych elementów montażowych nie pasujących do projektu lub elementów, których należy całkowicie unikać, aby obudowa była łatwa i szybka do wyczyszczenia.

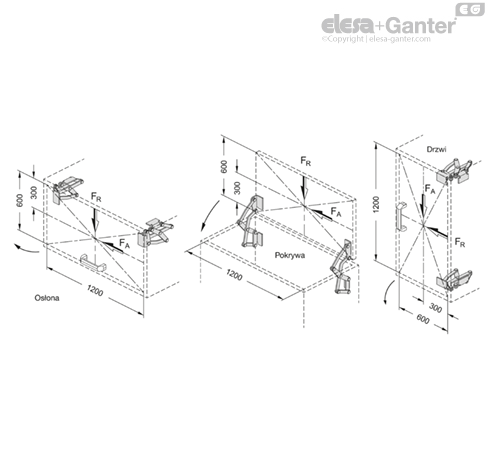

Zawiasy przegubowe ze stali nierdzewnej są zwykle używane parami, tzn. jeden zawias typu L i jeden typu R. W przypadku wyższych obciążeń, np. duże włazy, można je uzupełnić dodatkowymi zawiasami w dowolnym wykonaniu (prawym lub lewym).

• Właściwości stali nierdzewnej

• Inne materiały

• inny rodzaj wykończenia powierzchni

• inne kątowniki mocujące

• inne kąty otwarcia

• zawiasy do innej maks. grubości ścianki

• inny ruch podnoszący



Zawiasy przegubowe ze stali nierdzewnej mogą być regulowane w trzech płaszczyznach podczas instalacji. Pozwala to np. na regulację szczelin wokół pokrywy lub wymagane wstępne ściśnięcie uszczelek.

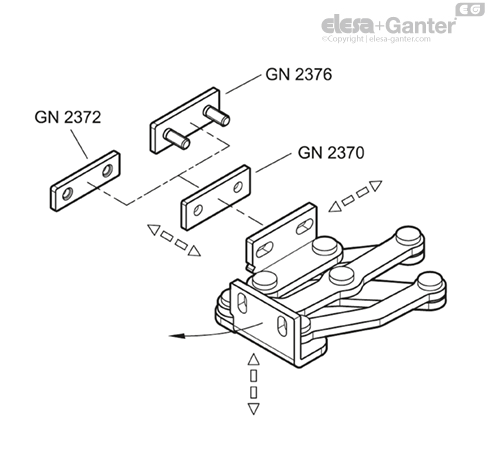

Zawias można regulować w dwóch płaszczyznach za pomocą równoległych lub prostopadłych otworów fasolowych w kątownikach mocujących. W przypadku trzeciej płaszczyzny, pozycję można korygować za pomocą płytek dystansowych ze stali nierdzewnej GN 2370 .

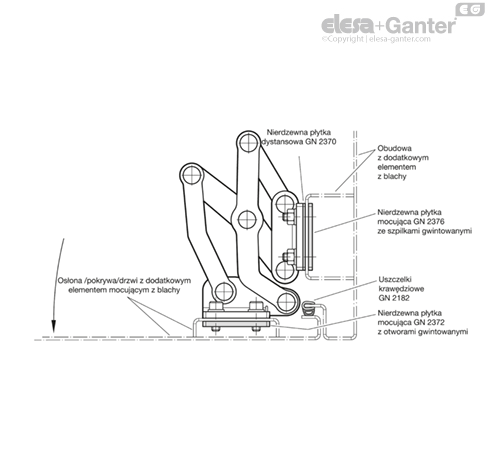

Płytki mocujących ze stali nierdzewnej z otworami gwintowanymi GN 2372  jak również płytek mocujących ze stali nierdzewnej ze szpilkami gwintowanymi  GN 2376 są także dostępne na potrzeby mocowania zawiasów. Te ostatnie mogą być przyspawane albo włożone przez ścianę od zewnątrz i przykręcone od wewnątrz. Wszystkie akcesoria zostały zaprojektowane do użycia z obydwoma typami kątowników mocujących.

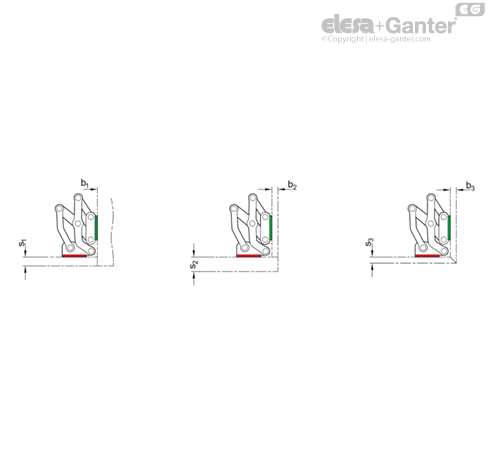

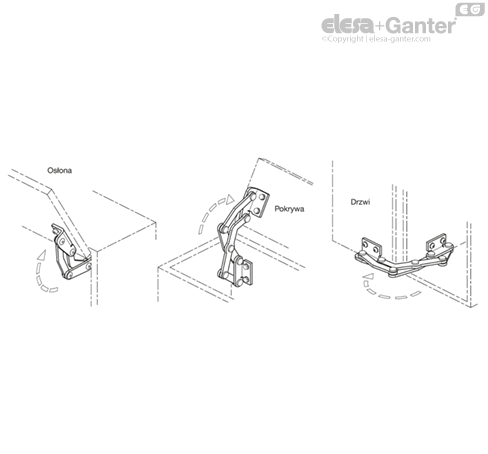

Osłony, pokrywy i drzwi mogą być montowane wewnątrz obudowy, na niej lub narożnie. Podane poniżej maksymalne grubości ścianek i promienie gięć konstrukcji wynikają z wybranego sposobu montażu.

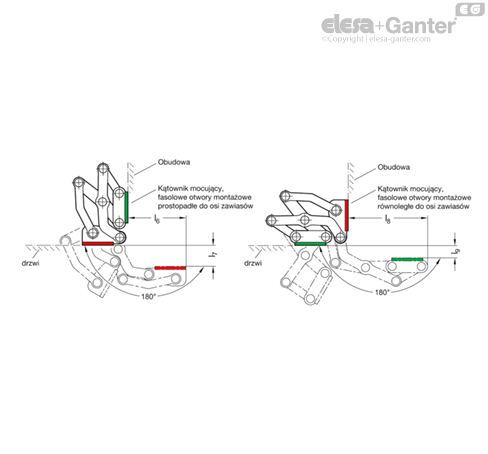

1. Montaż do obudowy poprzez kątowniki z otworami fasolowymi prostopadłymi do osi zawiasu:
