GN 7243

Zawias przegubowy

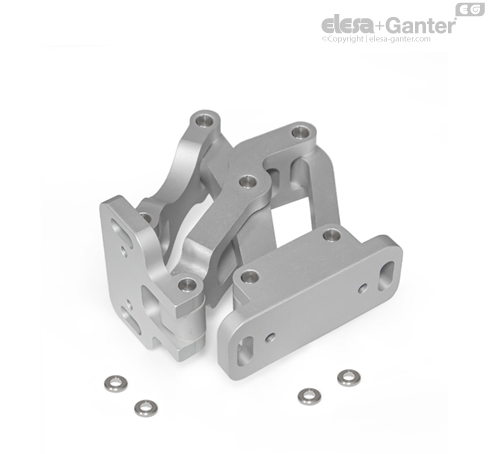

Zawiasy przegubowe GN 7243 są montowane po wewnętrznej stronie drzwi, klap i włazów, aby zaoszczędzić miejsce i zapewnić ochronę przed aktami wandalizmu. Zawiasy mają maksymalny kąt otwarcia 120°, co zapewnia łatwy dostęp i pozwala stosować je w przypadku drzwi o średniej grubości.

Wykorzystanie tego typu zawiasów powoduje, że obudowa z zewnętrznej strony jest wolna od dodatkowych elementów montażowych nie pasujących do projektu lub elementów, których należy całkowicie unikać, aby obudowa była łatwa i szybka do wyczyszczenia.

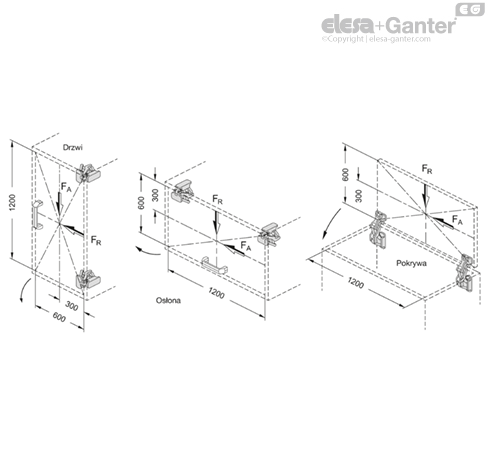

Zawiasy przegubowe są zwykle używane parami. W przypadku wyższych obciążeń (np. duże drzwi) można je uzupełnić dodatkowymi zawiasami. Wraz z zawiasem są dostarczane cztery wzmocnione podkładki, które można użyć wraz ze śrubami mocującymi z gwintem o rozmiarze M6.

• Właściwości stali nierdzewnej

• Inny rodzaj wykończenia powierzchni/kolory

• Inne płyty montażowe

• inne kąty otwarcia

• zawiasy do innej maks. grubości ścianki

• inny ruch podnoszący



Zawiasy przegubowe można regulować podczas montażu w trzech płaszczyznach. Pozwala to na przykład na regulację tolerancji lub ustalenie wymaganych sił ściskających dla uszczelek.

Do regulacji w dwóch płaszczyznach można wykorzystać otwory fasolowe równoległe lub prostopadłe w płytach mocujących. W przypadku trzeciej płaszczyzny, pozycję można korygować za pomocą płytek dystansowych ze stali nierdzewnej GN 7247.2 .

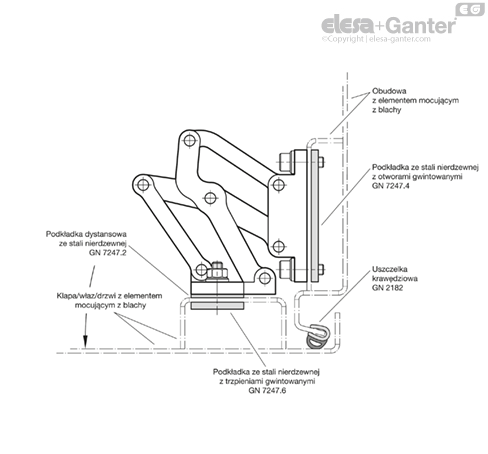

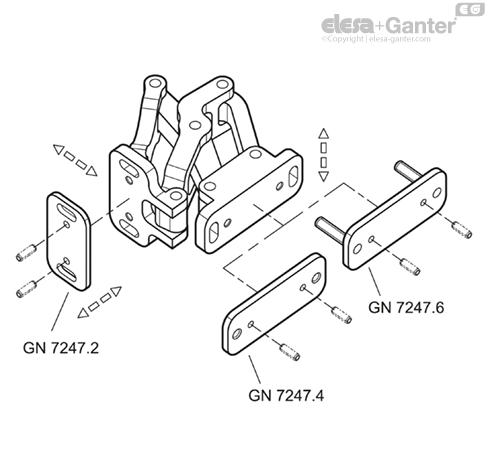

Płytki mocujących ze stali nierdzewnej z otworami gwintowanymi GN 7247.4  jak również płytek mocujących ze stali nierdzewnej ze szpilkami gwintowanymi  GN 7247.6 są także dostępne na potrzeby mocowania zawiasów. Te ostatnie mogą być przyspawane albo włożone przez ścianę od zewnątrz i przykręcone od wewnątrz. Otwory d₂ są używane do umieszczenia kołków rozporowych lub pozycjonujących, za pomocą których można łatwo ustawić zawias. Zapobiega to także przypadkowemu przesunięciu lub obróceniu zawiasu pod obciążeniem. Nie ma możliwości wyjęcia kołków w celu późniejszej regulacji.

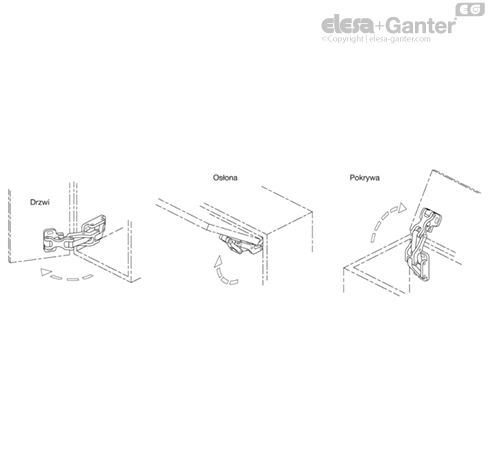

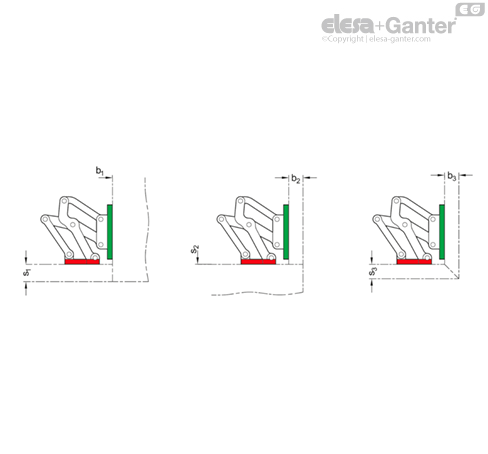

Osłony, pokrywy i drzwi mogą być montowane wewnątrz obudowy, na niej lub narożnie. Podane poniżej maksymalne grubości ścianek i promienie gięć konstrukcji wynikają z wybranego sposobu montażu.

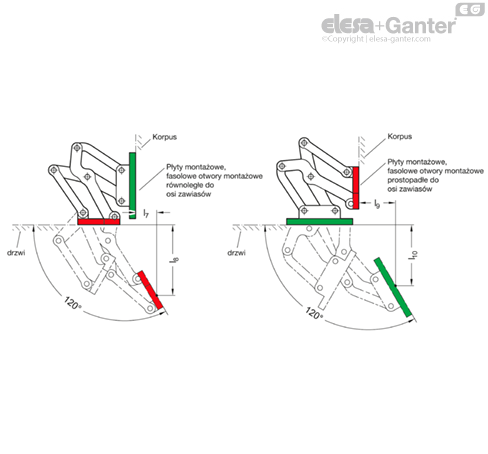

1. Płyta montażowa, mocowana do obudowy poprzez otwory fasolowe, ułożone równolegle do osi zawiasu:
