Specyfikacja
Stal nierdzewna AISI 304 NI
matowe, szlifowane MT
Informacje

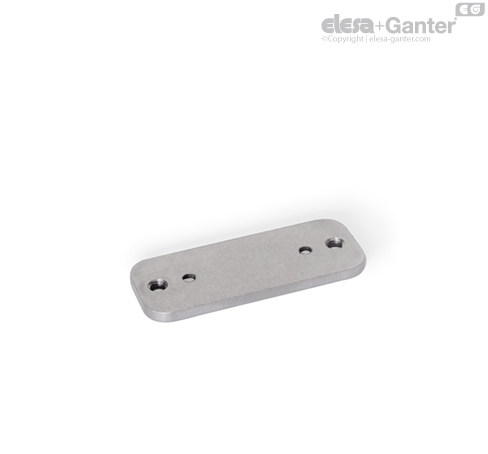

Płytki montażowe ze stali nierdzewnej, z otworami gwintowanymi GN 7247.4, zostały zaprojektowane jako akcesoria w rozmiarach odpowiadających płytom montażowym zawiasów przegubowych GN 7241 GN 7243 i GN 7247 .
Płytki te montuje się od zewnątrz, poprzez otwory przelotowe wykonane w ścianie obudowy lub spawając je od wewnętrznej strony obudowy. Mocowanie takie jest skutecznym rozwiązaniem w przypadku aktów wandalizmu, zewnątrzna strona obudowy pozostaje wolna od elementów nie pasujących wizualnie do konstrukcji, rozwiązanie takie ułatwia także czyszczenie obudowy.
Dzięki nim podczas montażu nie są wymagane otwory gwintowane, nakrętki ani podkładki. Eliminuje to konieczność czasochłonnego wstępnego montażu takich elementów oraz przytrzymywania ich na czas dokręcania lub odkręcania. Grubość płytki s odpowiada minimalnej głębokości gwintu d1, na którą należy wkręcić śrubę.
Otwory d2 przeznaczone są pod kołki rozporowe lub pozycjonujące, za pomocą których można w łatwy sposób ustawić położenie podkładek dystansowych względem zawiasów przegubowych.
