CFU.

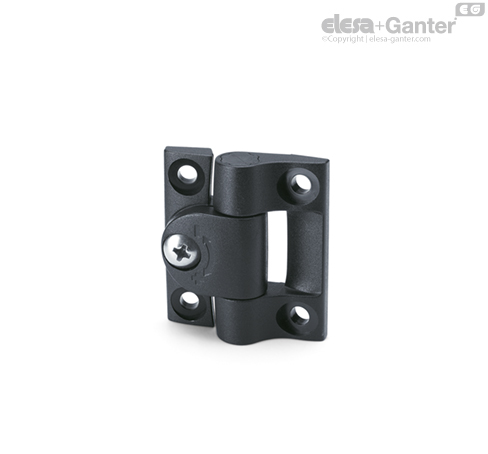

Zawiasy z regulacją siły otwarcia

Właściwości i zastosowania

Zawiasy CFU. zostały zaprojektowane do pracy tam, gdzie siła potrzebna do otwarcia lub zamknięcia drzwi musi być kontrolowana i ustalana, umożliwiając pozostawienie drzwi w pozycji otwartej, częściowo otwartej lub zamkniętej.

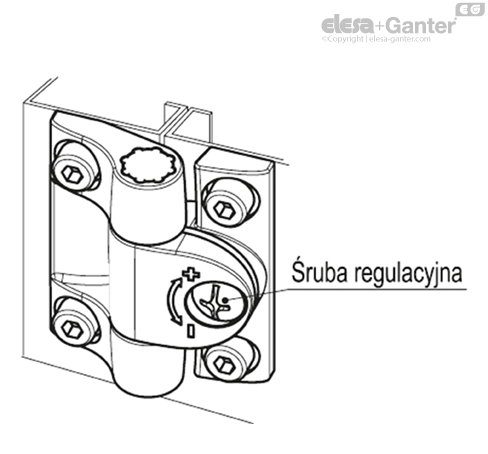

Aby dostosować siłę tarcia należy przekręcić śrubę na korpusie zawiasu, kręcąc w prawo zwiększamy siłę tarcia, kręcąc w lewo zmniejszamy.

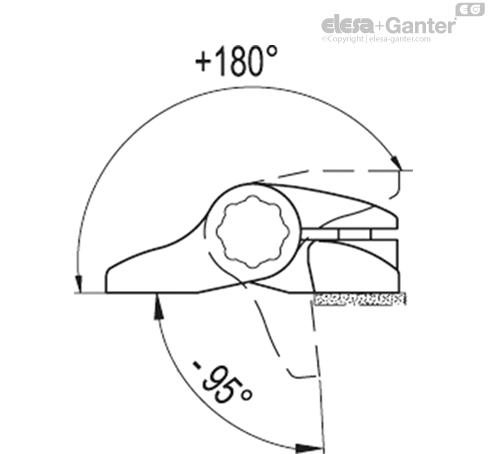

Zakres obrotu (wartość przybliżona)

Maks. 275°, między 0° a -95° i 0° a 180°. (0°= pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Moment obrotowy

Wartości momentu siły oporu wynoszące odpowiednio 1,4 Nm i 4 Nm można uzyskać poprzez dokręcenie śruby regulacyjnej z maksymalnym momentem 0,8 Nm (CFU.40) lub 4 Nm (CFU.60).

Zawias został przetestowany podczas 60.000 cykli ciągłego otwierania/zamykania i wartość momentu obrotowego pozostała niezmieniona.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.





Testy obciążeniowe	SIŁA OSIOWA		SIŁA PROMIENIOWA		SIŁA PRZY ZGIĘCIU 90°		Moment obrotowy
Oznaczenie	Maksymalne obciążenie robocze* Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze E90 [N]	Obciążenie niszczące R90 [N]	[Nm]
CFU.40 CH-4	300	900	300	1500	230	1000	1.4
CFU.60 CH-6	600	2350	400	3200	350	2500	4

* Odkształcenie sprężyste 1 mm.
