CFR.

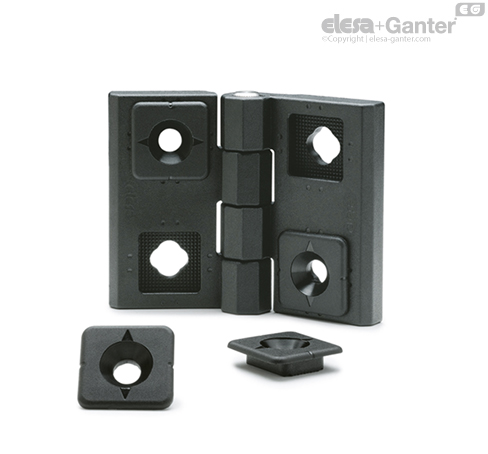

Zawiasy z regulacją

Właściwości i zastosowania

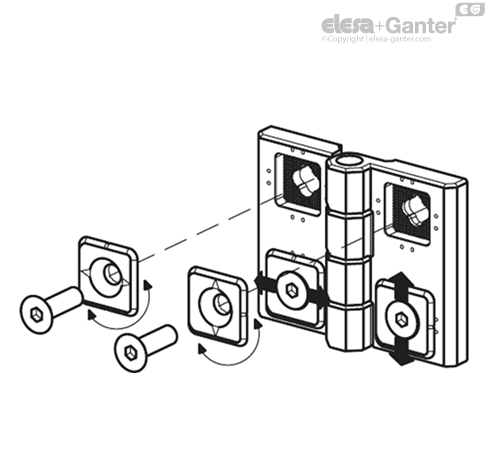

Wkładki ustalające (patent Elesa) zostały zaprojektowane do wyrównania niedopasowania drzwi względem ramy. Pionowe i poziome regulacje są realizowane przez odpowiednie usytuowanie wkładek ustalających w gniazdach zawiasu.

Radełkowanie w gniazdach zawiasu i na tylnej stronie wkładek, zapobiega przypadkowemu rozregulowaniu połączenia podczas mocowania zawiasu oraz zapewnia trwały montaż.

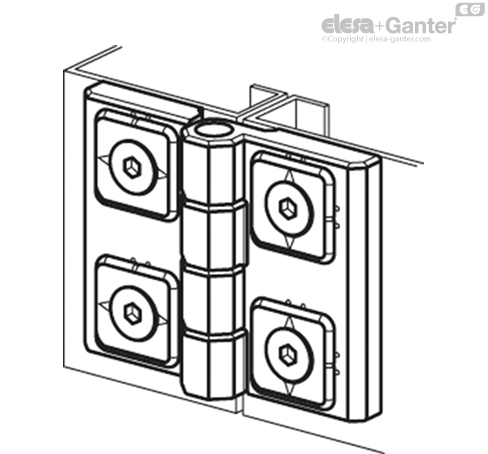

Pojedynczy zawias kompensuje nierówności pionowe i poziome indywidualnie dla każdej śruby.





Zakres obrotu (wartość przybliżona)

Maks. 260°, pomiędzy 0° i -90° oraz pomiędzy 0° i 170° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.

Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne-.



Testy obciążeniowe	SIŁA OSIOWA	SIŁA PROMIENIOWA	SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maks. obciążenie robocze Sa [N]	Maks. obciążenie robocze Sr [N]	Maks. obciążenie robocze S90 [N]
CFR.60 SH-6	1800	2700	2130

Maksymalne obciążenie robocze to wartość powyżej której, materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik bezpieczeństwa, adekwatny do danej aplikacji.
