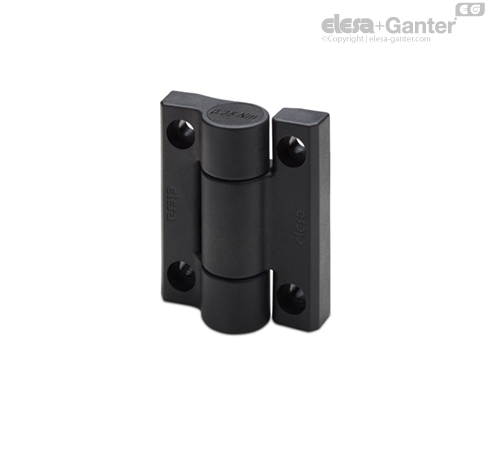

CFMR-NC Zawiasy sprężynowe automatyczne zamykanie

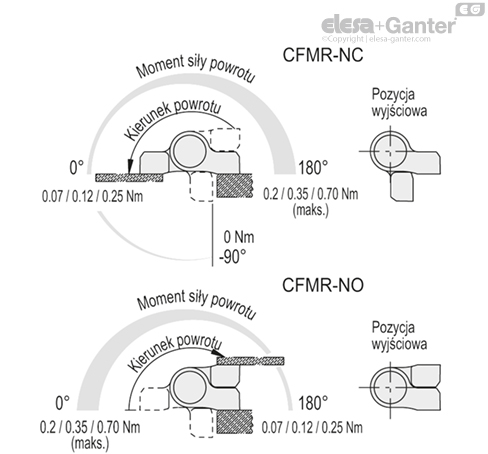

Zakres obrotu (wartość przybliżona)

Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).

Sam zawias może obracać się od +180° do -90 °, jednak w wykonaniu CFMR-NO nie powinno się używać ujemnego zakresu kąta obrotu zawiasu.

Nie należy przekraczać podanych limitów kąta pracy zawiasu, gdyż może to wywołać nieprawidłowe działanie sprężyny powrotnej.

Właściwości i zastosowania

Zawiasy sprężynowe CFMR umożliwiają automatyczny powrót drzwi do pozycji wyjściowej (otwartej, lub zamkniętej).

Moment siły powrotu zmienia się płynnie wraz z kątem otwarcia/zamknięcia zawiasu.

Po przeprowadzeniu 100 000 cykli specjalnych testów zmęczeniowych wartości momentów siły powrotu sprężyny nie uległy zmianie.



Testy obciążeniowe	SIŁA OSIOWA	SIŁA PROMIENIOWA	SIŁA PRZY ZGIĘCIU 90°
Oznaczenie	Maksymalne obciążenie robocze Sa [N]	Maksymalne obciążenie robocze Sr [N]	Maksymalne obciążenie robocze S90 [N]
CFMR.	2100	3500	1900

Maksymalne obciążenie robocze to wartość powyżej której, materiał może ulec uszkodzeniu. Należy więc dobrać odpowiedni współczynnik bezpieczeństwa, adekwatny do danej aplikacji.

Wskazówki doboru

Zdolność powrotu drzwi o określonej wadze W (kg) zależy od momentu siły sprężyny zawiasu [Nm] oraz od tarcia między powierzchniami ślizgowymi części stałej i ruchomej zawiasu. Z kolei siła tarcia zależy od właściwości trybologicznych zastosowanego technopolimeru.

Tabela zawiera orientacyjne dane dotyczące wyboru zawiasu i jego umiejscowienia dla danego zastosowania.

Wartości te są wynikiem testów przeprowadzonych w laboratorium w kontrolowanej temperaturze i wilgotności (23°C–50% RH), w określonych warunkach użytkowania i przez określony czas.

Rekomendujemy sprawdzenie poprawności funkcjonowania produktów w warunkach rzeczywistych.

Więcej ogólnych informacji technicznych zawierają Wytyczne

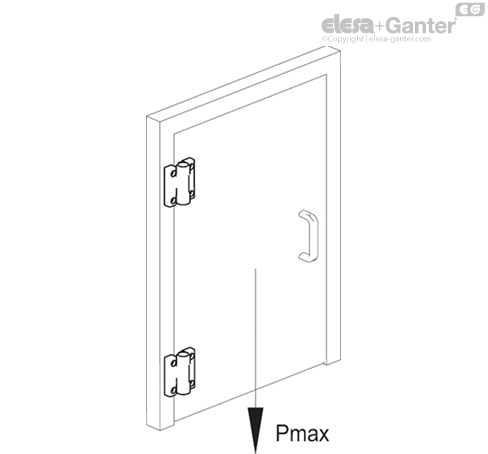

Pmax = maksymalna waga drzwi, które zawias jest w stanie zamknąć z niewielkim resztkowym momentem trzymającym testowanym przy minimalnym kącie otwarcia wynoszącym 45°.

UWAGA: Dane dotyczące wagi podane w tabeli zależą nie tylko od geometrii drzwi (w szczególności od ich środka ciężkości), ale także od idealnej współosiowości zawiasów.
