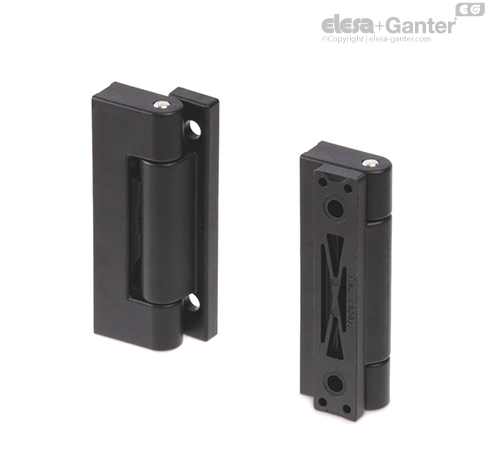

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat.
Stal nierdzewna AISI 304.
Otwory przelotowe pod wkręty M5 z łbem stożkowym.

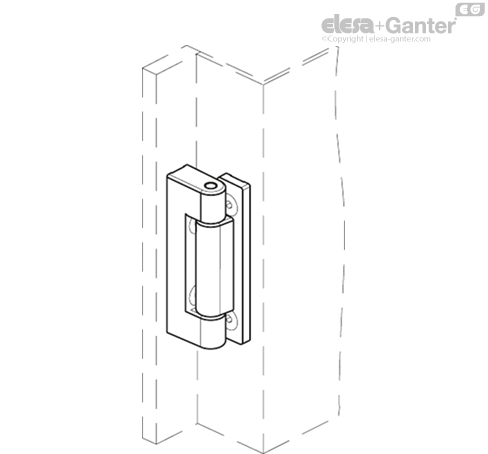

Zawias CFBS składa się z dwóch elementów o różnych rozmiarach i sworznia obrotowego, którym należy połączyć elementy zawiasu.

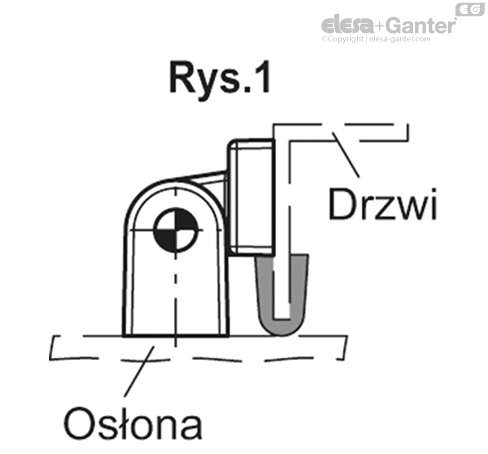

Rekomendowane do drzwi blaszanych, również do takich z możliwością zastosowania uszczelki między drzwiami, a ościeżnicą (patrz rys. 1).
Następnie włożyć sworzeń obrotowy od strony nieradełkowanej, aż zablokuje się w korpusie zawiasu.

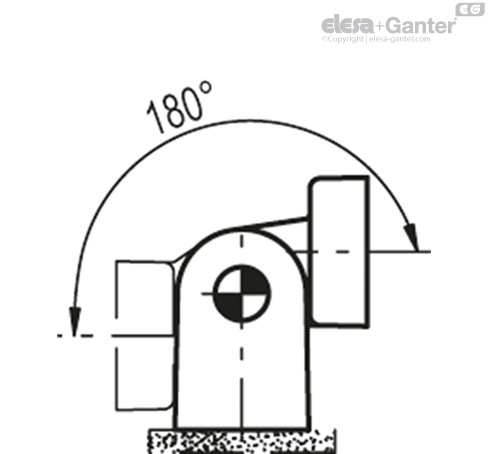

Maks. 180° (0° i +180° gdzie 0° to pozycja, w której dwie powierzchnie mocowania obu ramion zawiasu znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne-.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° | |||
| Oznaczenie | Maksymalne obciążenie robocze Ea [N] | Obciążenie niszczące Ra [N] | Maksymalne obciążenie robocze Er [N] | Obciążenie niszczące Rr [N] | Maksymalne obciążenie robocze E90 [N] | Obciążenie niszczące R90 [N] |
| CFBS.75-13 SH-5 | 500 | 3400 | 2000 | 3200 | 1500 | 2800 |
| CFBS.75-18 SH-5 | 600 | 4500 | 2000 | 3200 | 1000 | 3500 |
| CFBS.75-23 SH-5 | 800 | 4500 | 2000 | 3200 | 900 | 3500 |
