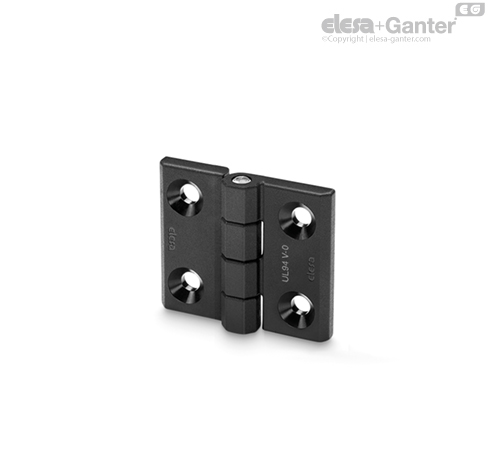

Specyfikacja
Materiał
Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), certyfikowany jako samogasnący o klasie V0 wg normy UL94, kolor czarny wykończony na mat.
Sworzeń obrotowy
Stal nierdzewna AISI 303
Wykonania standardowe
Otwory przelotowe pod śruby z łbem stożkowym.
Informacje
Właściwości i zastosowania
Zawias CFM-AE-V0 może być stosowany we wszystkich obszarach, w których istnieje wysokie ryzyko pożaru i muszą być spełnione przepisy przeciwpożarowe.

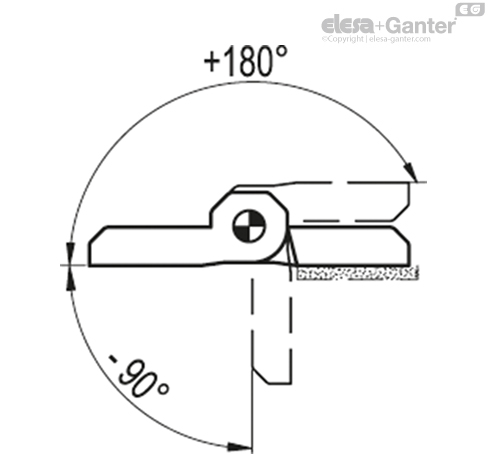

Zakres obrotu (wartość przybliżona)
Maks. 270°, pomiędzy 0° i -90° oraz pomiędzy 0° i 180° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie znajdują się w tej samej płaszczyźnie).
Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.
Aby wybrać odpowiedni typ oraz liczbę zawiasów, patrz Wytyczne.
| Testy obciążeniowe | SIŁA OSIOWA | SIŁA PROMIENIOWA | SIŁA PRZY ZGIĘCIU 90° |
 |  |  |
| Oznaczenie | Maksymalne obciążenie robocze
Ea [N] | Obciążenie niszczące
Ra [N] | Maksymalne obciążenie robocze
Er [N] | Obciążenie niszczące
Rr [N] | Maksymalne obciążenie robocze
E90 [N] | Obciążenie niszczące
R90 [N] |
| CFM.30 AE-V0 SH-4 | 300 | 1200 | 700 | 1700 | 500 | 800 |
| CFM.40 AE-V0 SH-5 | 600 | 1200 | 900 | 1700 | 550 | 900 |
| CFM.50 AE-V0 SH-6 | 800 | 2200 | 1900 | 3500 | 1000 | 1400 |
| CFM.60 AE-V0 SH-6 | 1100 | 2000 | 1800 | 3500 | 1200 | 1600 |
| CFM.60 AE-V0 SH-8 | 1100 | 2000 | 1800 | 3500 | 1200 | 1700 |
Maksymalne obciążenie statyczne jest wartością, powyżej której nastąpi deformacja lub uszkodzenie zawiasu podczas eksploatacji. Projektant przy obliczaniu dopuszczalnego obciążenia, będzie musiał użyć odpowiedniego współczynnika bezpieczeństwa, stosownego do znaczenia i poziomu bezpieczeństwa danej aplikacji.
