CHG.

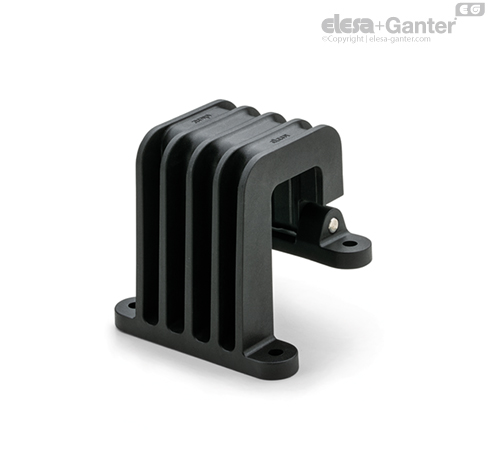

Zawias wewnętrzny

Właściwości i zastosowania

Zawias do stosowania w drzwiach i ramach konstrukcji skrzyniowych z giętej blachy.

Na drzwi i ramę można nałożyć uszczelki krawędziowe, aby zapobiec przedostawaniu się kurzu i innych zanieczyszczeń.

Zakres obrotu (wartość przybliżona)

Maks. 180°, pomiędzy 0° i -90° oraz pomiędzy 0° i 90° (0° = pozycja, w której dwie wzajemnie powiązane powierzchnie są równoległe).

Nie należy przekraczać kąta obrotu, aby nie przekroczyć wytrzymałości mechanicznej zawiasów.



Testy obciążeniowe
SIŁA OSIOWA (0°)		SIŁA OSIOWA (-90°)		SIŁA OSIOWA (+90°)		SIŁA PROMIENIOWA (0°)		SIŁA PROMIENIOWA (-90°)		SIŁA PROMIENIOWA (+90°)
Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Ea [N]	Obciążenie niszczące Ra [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]	Maksymalne obciążenie robocze Er [N]	Obciążenie niszczące Rr [N]
390	1350	375	1110	310	1340	370	1170	390	1330	490	1280

Maksymalne obciążenia robocze powodują odkształcenie pojedynczego zawiasu o 2 mm.
