PMW.

Płyty montażowe dla CFSW, CFMW - do mocowania na profilach z rowkami teowymi

Właściwości i zastosowania

Płyty montażowe PMW umożliwiają mocowanie zawiasów CFSW.110 i CFMW.110 na standardowych profilach konstrukcyjnych z rowkami teowymi. Stosuje się je do profili o wymiarach: 30, 35, 40, 45 i 50 mm.

Montaż na profilach 40 mm jest możliwy bez użycia płyt montażowych.

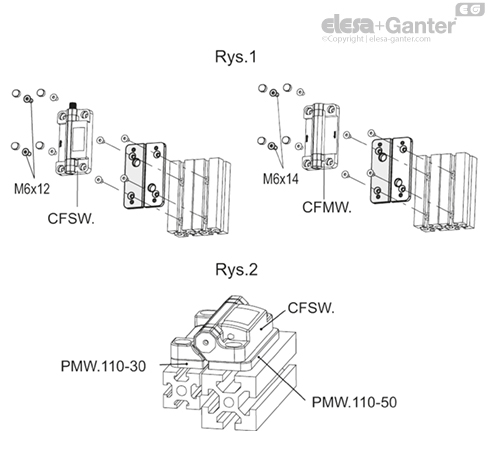

Śruby mocujące płytę do profilu nie są dostępne po zamocowaniu zawiasu (Rys. 1). Dlatego też, zawiasy CFSW. i CFMW. zamocowane na płytach PMW pozostają odporne na manipulację z zewnątrz.

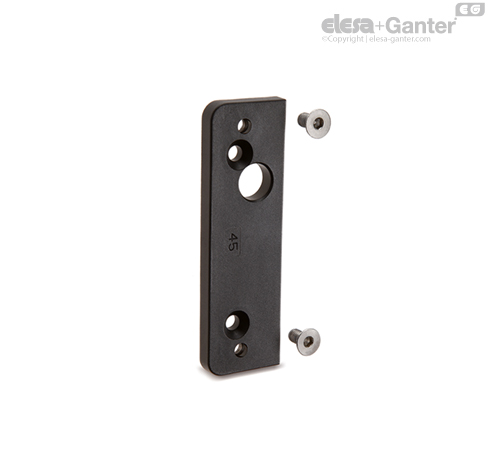

Zestaw PMW zawiera jedną płytę montażową z:

• dwoma śrubami z łbem stożkowym M6x12 (dla CFSW.110).
• dwoma śrubami z łbem stożkowym M6x14 (dla CFMW.110).
• dwoma nakrętkami M6, do mocowania zawiasu do płyty.

Płyty o różnych gabarytach mogą być używane ze sobą w przypadku, gdy drzwi oraz rama wykonane są z różnych wymiarowo profili (Rys.2).

Instrukcja montażu

• Zamocować płyty na profilach w żądanej pozycji, używając śrub M6 z łbem stożkowym (niedostarczane w komplecie) i odpowiednich nakrętek do rowków teowych GN 505 (nie w komplecie).
• Zamocować zawias CFSW.110 lub CFMW.110 (rys. 1) na płytach montażowych za pomocą śrub M6 z łbem stożkowym (niedostarczane w komplecie).
• Założyć zaślepki (w komplecie z zawiasami).

Dane techniczne

Zastosowanie płyt montażowych PMW, zamontowanych wg powyższych instrukcji, umożliwia maksymalne obciążenie zawiasów CFSW. i CFMW, zgodnie z ich specyfikacją.
