CMS-CLEAN

Zamki zatrzaskowe

Właściwości i zastosowania

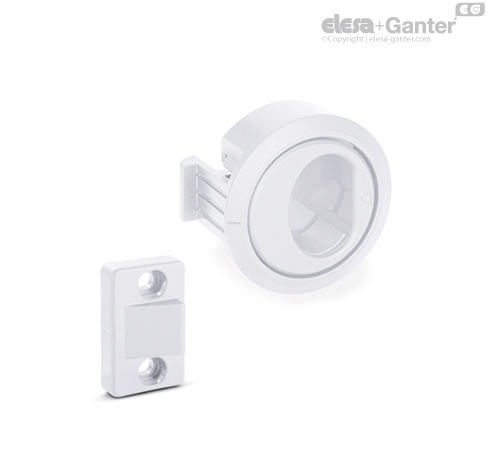

CMS-CLEAN łączy w jednym produkcie dwie funkcje: uchwytu oraz zamka zatrzaskowego.

Drzwi można otworzyć pociągając za uchwyt w kierunku wskazanym przez trójkątny znacznik.

Zaczep można zamontować na ramie (Rys. 1) lub na profilu z rowkiem teowym (Rys. 2).

Zamki CMS są odpowiednie do zastosowań w sprzęcie medycznym i szpitalnym oraz maszynach dla przemysłu spożywczego, które ze względów higienicznych wymagają częstego czyszczenia.



Instrukcja montażu

• Wykonać otwór w drzwiach zgodnie z szablonem.

• Włożyć korpus z uchwytem w otwór.

• Zamontować od tyłu korpus z ryglem zatrzaskowym za pomocą samogwintujących wkrętów ze stali nierdzewnej AISI 316 (w zestawie).

• Montaż zaczepu na ramie: wywierć dwa otwory zgodnie z szablonem. W celu prawidłowego ustawienia zaczepu względem rygla zatrzaskowego, linie odniesienia na zaczepie i na korpusie z uchwytem muszą być wyrównane.

• Zamocuj zaczep do ramy lub do profilu za pomocą śrub z łbem walcowym M5 z gniazdem sześciokątnym (niedostarczane w zestawie).
