GN 119.3-DK Zamki z uchwytem pałąkowym wkładka pod klucz o profilu trójkątnym

Zamki z uchwytem GN 119.3 są stosowane tam, gdzie jest wymagane zastosowanie zarówno zamka jak i uchwytu. Zamknięcie następuje przez przekręcenie zamka zgodnie z ruchem wskazówek zegara (w prawo), co powoduje ustawienie krzywki w pozycji zablokowanej za ościeżnicą. Zamki posiadają skok krzywki domykającej do 10 mm, dzięki czemu mogą być również używane na przykład razem z uszczelkami.

Zastosowanie różnych śrub i tulei dystansowych pozwala uzyskać zakres ryglowania A1...A9 wynoszący od 17 do 65 mm.

Uchwyty pałąkowe z wbudowaną krzywką są atrakcyjnym cenowo połączeniem tych dwóch funkcji.

Obracając zamek zgodnie z ruchem wskazówek zegara (w prawo), stopniowana krzywka dociska drzwi od wewnątrz.

Duży skok krzywki (10 mm) pozwala na stosowanie tych zamków na drzwiach z taśmami uszczelniającymi. Przy doborze zakresu A należy uwzględnić również grubość uszczelnienia.

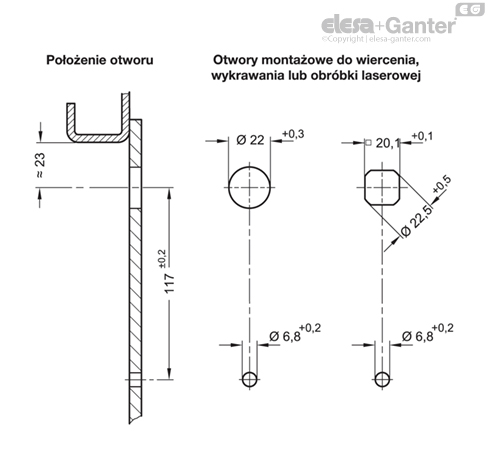

Na potrzeby montażu należy wykonać dwa otwory w drzwiach zgodnie z jednym z dwóch rysunków. Korpus, ze wstępnie zamontowaną śrubą roboczą, jest mocowany w otworze od przodu i utrzymywany na miejscu za pomocą nakrętki mocującej z tyłu. Tuleja dystansowa i krzywka są następnie nasuwane kolejno na śrubę roboczą od tyłu i mocowane za pomocą śruby z łbem sześciokątnym. Wymagane otwory montażowe są w seryjnej produkcji wykonywane zwykle poprzez wiercenie, wybijanie lub wycinanie laserem.
