GN 115.7-DK Zamki z uchwytem pałąkowym wkładka pod klucz o profilu trójkątnym

Zamki z uchwytem GN 115.7 są stosowane, gdy aplikacja wymaga użycia zarówno zamka jak i uchwytu. Zapewniają zamknięcie poprzez ich obrócenie, które jest ograniczone do 90° i powoduje ustawienie rygla w pozycji zablokowanej za ościeżnicą. Rygiel zamka ma specjalnie wyprofilowaną końcówkę w celu łatwiejszego zamykania.

Rygle zamków są dostępne z różnymi kątami odgięcia, w zakresie ryglowania dla wymiaru A od 4 do 50. Zamki z uchwytem pałąkowym GN 115.7 są dostarczane z niezamontowanym ryglem.

Uchwyty pałąkowe z wbudowanym ryglem są atrakcyjnym cenowo połączeniem tych dwóch funkcji.

Zakres pracy rygla wynosi 90°, jego położenie względem osi uchwytu może być jednak zmienione. Służy do tego wkładka, którą mocujemy pod ryglem w jednej z 4 pozycji.

Dzięki temu zamek z uchwytem może być zamontowany w dowolnym położeniu niezależnie od kierunku zamykania zamka. Późniejsze przestawianie zakresu obrotowego 90 ° jest możliwe.

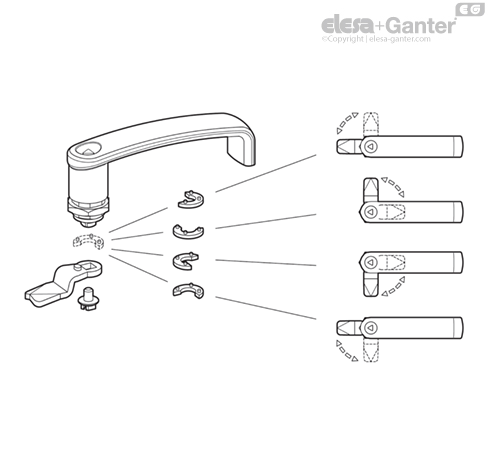

Możliwe opcje montażu wkładki i wynikające z nich zakresy obrotowe 90° przedstawiono na rysunku poglądowym.

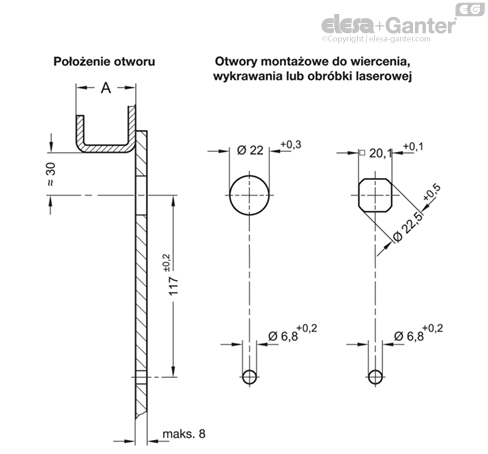

Na potrzeby montażu, drzwi, pokrywa lub właz są wyposażone w dwa otwory zgodnie z jednym z dwóch rysunków.

W przypadku uchwytów z wbudowanym ryglem, rygiel można włożyć przez otwór z przodu. Nakrętkę mocującą można następnie nasunąć na rygiel od tyłu i przykręcić. Drugi koniec uchwytu pałąkowego jest mocowany śrubą montażową M6 (brak w zestawie). Na koniec oba elementy zostają dokręcone.

Wymagane otwory montażowe są wykonywane w seryjnej produkcji zwykle poprzez wybijanie lub wycinanie laserem.
