Specyfikacja
Wersja z wkładką pod klucz patentowym
Wykonania
- Typ SC: zamykanie kluczem patentowym (zamki o tym samym numerze)
- Typ SU: zamykanie kluczem patentowym (zamki o różnych numerach)
Nr identyfikacyjny

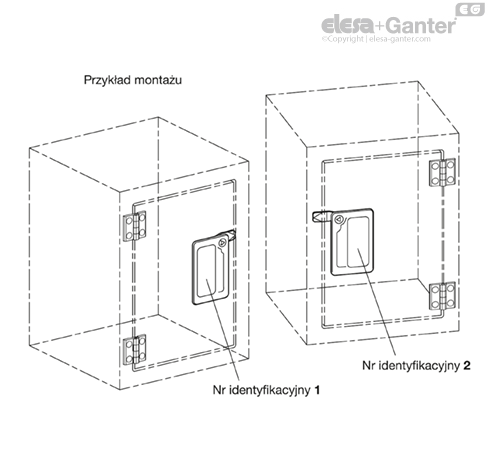

Nr 1: zamek w lewym górnym rogu uchwytu
Nr 2: zamek w prawym górnym rogu uchwytu
Płyta czołowa, odlew z cynku, powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Kolor srebrny, RAL 9006, wykończony na mat SR
Kaseta, tworzywo
- kolor czarno-szary dla wersji SW
- kolor jasnoszary dla wersji SR
Klucz
Niklowany, z rekojeścią z tworzywa
Pozostałe elementy
Stal ocynkowana, pasywacja niebieska
Wersje z wkładką pod klucz uniwersalny
Wykonania
- Typ DK: wkładka pod klucz o profilu trójkątnym (DK7)
- Typ VK7: wkładka pod klucz o profilu kwadratowym A/F7
- Typ VK8: wkładka pod klucz o profilu kwadratowym A/F8
- Typ SCH: wkładka z nacięciem pod wkrętak płaski
- Typ VDE: wkładka pod klucz o profilu dwuskrzydłowym
Nr identyfikacyjny
- Nr 1: zamek w lewym górnym rogu uchwytu
- Nr 2: zamek w prawym górnym rogu uchwytu
Płyta czołowa, odlew z cynku, powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Kolor srebrny, RAL 9006, wykończony na mat SR
Kaseta, tworzywo
- kolor czarno-szary dla wersji SW
- kolor jasnoszary dla wersji SR
Wkładka
Odlew z cynku
- pokryte żywicą epoksydową, kolor czarny dla wersji SW
Pozostałe elementy
Stal ocynkowana, pasywacja niebieska
Informacje
Zamki z uchwytem kasetowym GN 115.10 są stosowane w aplikacjach o ograniczonej przestrzeni. Zamki te pozwalają zaoszczędzić miejsce oraz nie posiadają elementów wystających.
Obracając zamek o 90°, rygiel zachodzi na ramę drzwiczek, zabezpieczając je przed otwarciem. Rygiel ma specjalnie wyprofilowany kształt w celu łatwiejszego zamykania.
Możliwość wyboru spośród wielu rodzajów odgiętych rygli w zakresie od 4 do 50 mm wymiaru A.
Zamki o różnych numerach są dostępne w ponad 200 wariantach. Na kluczach znajduje się oznaczenie kodu zamka.
Zakres dostawy obejmuje zamek, niezamontowany rygiel oraz dwa klucze wyjmowane w obu położeniach krańcowych.
Budowa i sposób montażu

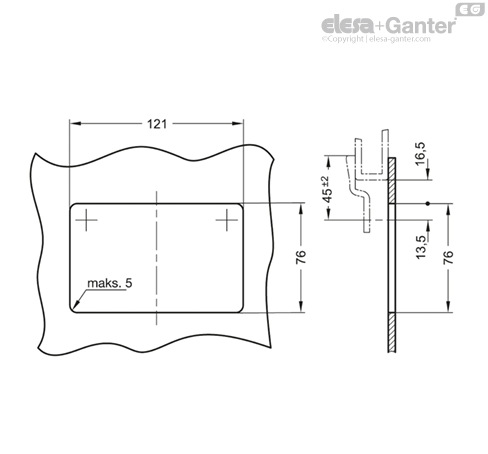

Przed montażem należy wyciąć otwór w drzwiach zgodnie z rysunkiem.
Aby zamek działał prawidłowo, krawędź otworu drzwi powinna znajdowac się 16.5 mm od ramy, na którą ma zachodzić rygiel.
Aby zamontować uchwyt, należy wsunąć płytę czołową z przymocowanym zamkiem w wycięty otwór.

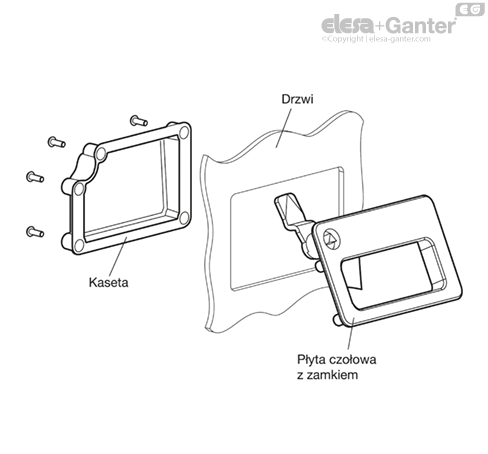

Od tyłu należy zamocować kasetę, trafiając jej otworami w występy płyty czołowej.
Następnie dokręcić wkręty M4x12 (dostarczane w komplecie), które na stałe połączą oba elementy uchwytu. Maksymalna grubość ścianki drzwi wynosi 7mm, co zapewnia minimalną głębokość wkręcania śrub.
