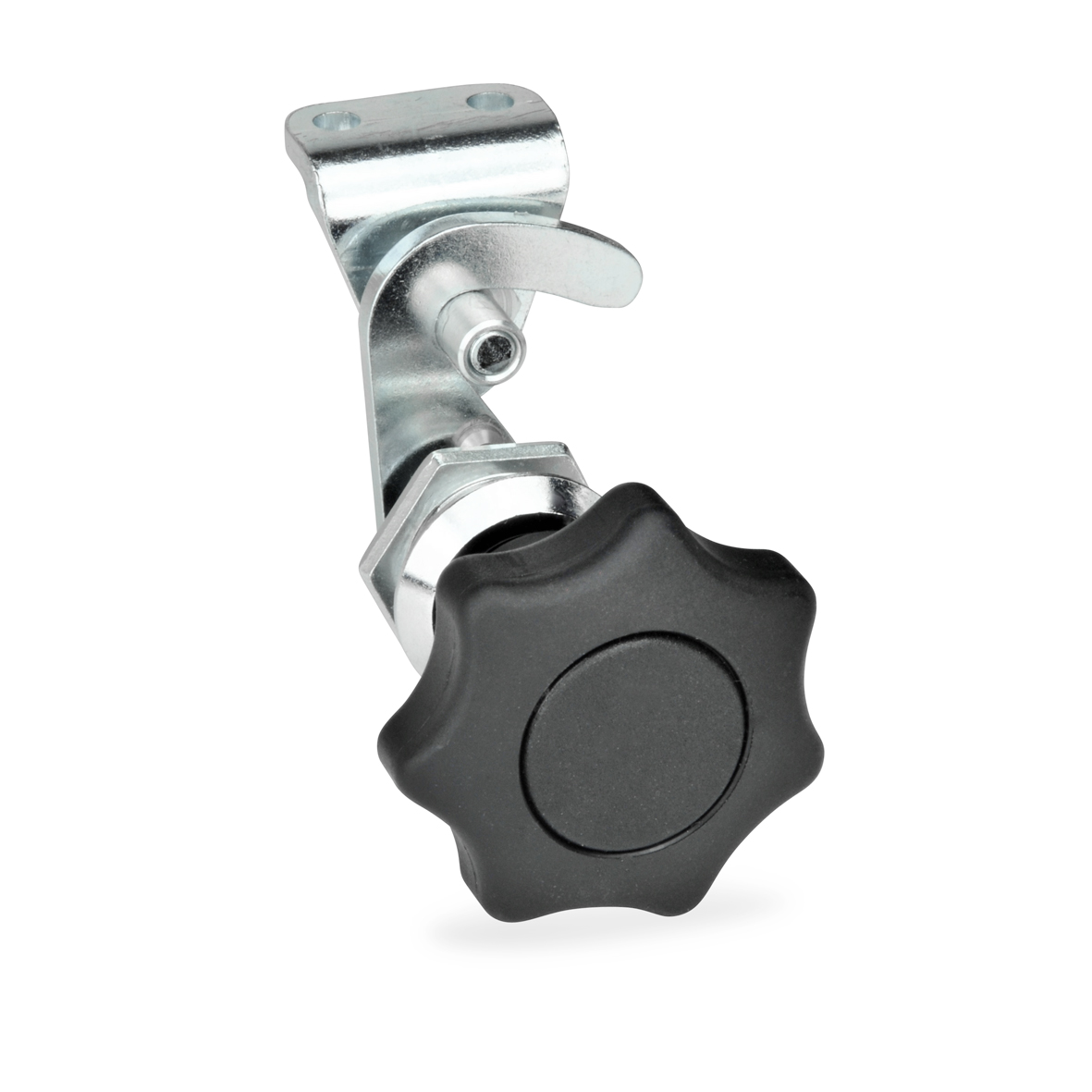

GN 115.8-WOE-NL-ZD-ST Zamki z ryglem hakowym z uchwytem teowym

Zamki GN 115.8-WOE-NL-ZD z ryglem hakowym i zaczepem stosowane są głównie do drzwi przesuwnych i klap. Zamykanie odbywa się w kierunku promieniowym do osi obrotu, co skutkuje szeroką gamą różnych zastosowań.

Zamki GN 115.8-WOE-NL-ZD dostarczane są z niezamontowanym ryglem hakowym.

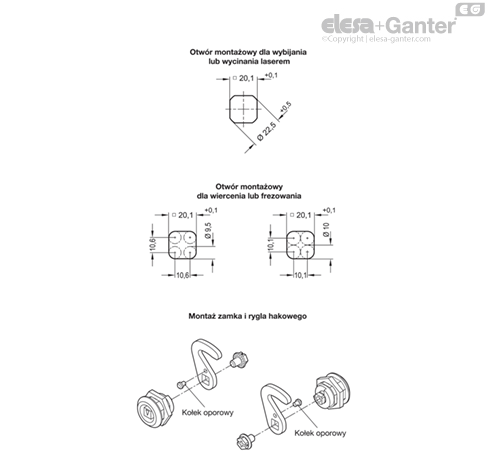

Przed montażem należy wykonać w drzwiach, pokrywie lub włazie otwór wg załączonego schematu.

W seryjnej produkcji wymagany otwór montażowy jest wykonywany zwykle poprzez wybijanie lub wycinanie laserem.

Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.

Dla krótkich serii do wykonania otworu montażowego w blachach stalowych o grubości poniżej 2 mm możliwe jest użycie przebijaka GN 123 jest zalecane.

Hak można przymocować do rygla dopiero po zamontowaniu korpusu zamka w skrzydle drzwi.

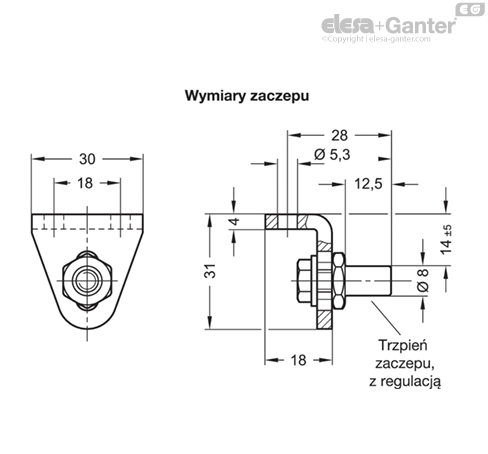

Trzpień zaczepu może być przesuwany wzdłuż otworu fasolowego w kątowniku mocującym w zakresie ±5 mm, co ułatwia dopasowanie rygla podczas montażu.

Optymalnie trzpień po zablokowaniu powinien znajdować się w płaszczyźnie osi obrotu, jak pokazano na rysunku. Odchylenie osi kołka zaczepu w zakresie do 4 mm od tej płaszczyzny nie wpływa na prawidłowe funkcjonowanie zamka.

Zakres obrotu haka jest zwykle ograniczony do 90°.

W zależności od sposobu montażu dostarczanego luzem kołka oporowego, ryglowanie może następować poprzez obrót w lewo lub w prawo.

Bez kołka oporowego hak może obracać się o 360°.
