Specyfikacja
Zamykanie elementem osługowym
Wykonania
- Typ RG: z pokrętłem radełkowanym GN 7336
- Typ KG: z pokrętłem motylkowym
Korpus zamka
Odlew z cynku
Pierścień czołowy
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Wszystkie pozostałe części
Stal ocynkowana, pasywacja niebieska
Elementy obsługowe
Technopolimer na bazie poliamidu (PA)
Kolor czarny, wykończony na mat
Zaślepka
Technopolimer na bazie poliamidu (PA)
Kolor jasnoszary

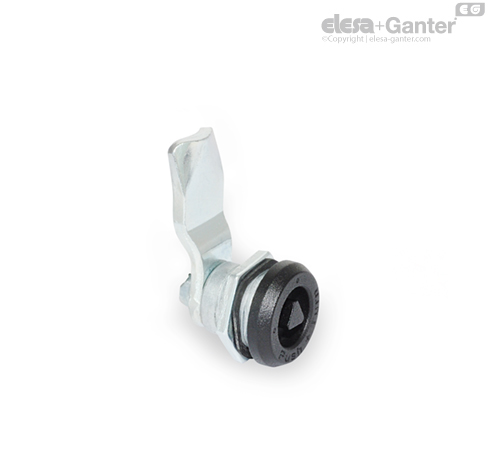

Zamykanie kluczem uniwersalnym
Wykonania
- Typ DK: wkładka pod klucz o profilu trójkątnym (DK7)
- Typ VK7: wkładka pod klucz o profilu kwadratowym A/F7
- Typ VK8: wkładka pod klucz o profilu kwadratowym A/F8
Korpus zamka
Odlew z cynku
Pierścień czołowy
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Wszystkie pozostałe części
Stal ocynkowana, pasywacja niebieska
Informacje
Error: Error%20%231085
Kształ końca rygla ułatwia zamykanie. Zamki z rożnymi ryglami pokrywają odległość A od 4 do 32 mm.
Zamki GN 115.9 dostarczane są z niezamontowanymi ryglami.
Budowa i sposób montażu
Przed montażem należy wykonać w drzwiach otwór wg załączonego schematu.
Mechanizm zamka wkłada się w otwór od przodu a sześciokątną nakrętkę nakręca się od tyłu.
W seryjnej produkcji otwór montażowy wykonywany jest zwykle poprzez wybijanie lub wycinanie laserem.
Dla krótkich serii i przy blachach o grubości poniżej 2 mm, użycie przebijaka GN 123 jest zalecane.
Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.
