Specyfikacja
Wersja z odlewanego cynku
Wykonania
- Typ DK: wkładka pod klucz o profilu trójkątnym
- Typ VK7: wkładka pod klucz o profilu kwadratowym 7x7
- Typ VK8: wkładka pod klucz o profilu kwadratowym 8x8
- Typ SCH: wkładka z nacięciem pod wkrętak płaski
- Typ VDE: wkładka pod klucz o profilu dwuskrzydłowym
- Typ SCK: z pokrętłem motylkowym z kluczem (zamki o tej samej numeracji)
- Typ SCT: z uchwytem teowym z kluczem (zamki o tej samej numeracji)
- Typ SK: z pokrętłem motylkowym
- Typ ST: z uchwytem teowym
- Typ RG: z pokrętłem radełkowanym GN 7336
- Typ KG: z pokrętłem motylkowym
Korpus zamka
Odlew z cynku ZD
Pierścień czołowy
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Elementy obsługowe
Technopolimer na bazie poliamidu (PA)
Czarny, wykończony na mat
Klucz
Niklowany, z rękojeścią z tworzywa
Zaślepka (typ RG, KG, HG)
Technopolimer na bazie poliamidu (PA)
kolor jasnoszary, wykończony na mat
Pozostałe elementy
Stal, ocynkowana, pasywacja niebieska
Wersja ze stali nierdzewnej
Wykonania
- Typ DK: wkładka pod klucz o profilu trójkątnym
- Typ VK7: wkładka pod klucz o profilu kwadratowym 7x7
- Typ VK8: wkładka pod klucz o profilu kwadratowym 8x8
- Typ SCH: wkładka z nacięciem pod wkrętak płaski
- Typ VDE: wkładka pod klucz o profilu dwuskrzydłowym
- Typ RG: z pokrętłem radełkowanym GN 7336 z tworzywa
- Typ KG: z pokrętłem motylkowym z tworzywa
- Typ HG: z dźwignią z tworzywa
- Typ SG: z pokrętłem ze stali nierdzewnej
- Typ KGN: z pokrętłem motylkowym ze stali nierdzewnej
- Typ HGN: z dźwignią ze stali nierdzewnej
Korpus zamka
Stal nierdzewna NI
Rygiel
Stal nierdzewna AISI 304
Stal nierdzewna AISI 304
Tłoczona blacha i piasta przyspawana
Stal nierdzewna AISI CF-8
Technopolimer na bazie poliamidu (PA)
Czarny, wykończony na mat
Pozostałe elementy
Stal nierdzewna AISI 303 (typy DK, VK7, VK8, SCH, VDE)
Stal nierdzewna AISI 304 (typy RG, KG, HG, SG, KGN, HGN)
Informacje
Zamki GN 515 w swojej budowie i funkcjonalności są takie same jak zamki GN 115, różnią się jedynie przedłużonym korpusem. Są obsługiwane za pomocą obrotu ograniczonego do 90°, który powoduje obrót rygla zamka do pozycji zamkniętej poza ościeżnicą. Rygiel zamka ma specjalnie wyprofilowaną końcówkę w celu łatwiejszego zamykania. Dzięki zastosowaniu stali nierdzewnej zamki są optymalnie przystosowane do pracy w środowiskach korozyjnych.
Zestawiając rygle (Odlew z cynku) o różnych profilach odgięcia z korpusami zamka o różnych długościach (wymiar h), można uzyskać całkowitą odległość do rygla (wymiar A) w zakresie od 16 do 92 mm. Dzięki wydłużonym korpusom zamki te mogą być stosowane do drzwi o grubości do 50 mm.
Zestawiając rygle (wersja ze stali nierdzewnej) o różnych profilach odgięcia z korpusami zamka o różnych długościach (wymiar h), można uzyskać całkowitą odległość do rygla (wymiar A) w zakresie od 18 do 82 mm. Dzięki wydłużonym korpusom zamki te mogą być stosowane do drzwi o grubości do 40 mm.
Zamki (zamykane, z elementem manipulacyjnym) dostarczane są z dwoma kluczami i niezamontowanym ryglem. Klucz można wyjąć w obu skrajnych położeniach. Zamek jest standardowy, dzięki czemu można go otworzyć tym samym kluczem.
Zamki GN 515 (z wyjątkiem typów SCK, SCT) są dostarczane z niezamontowanym ryglem.

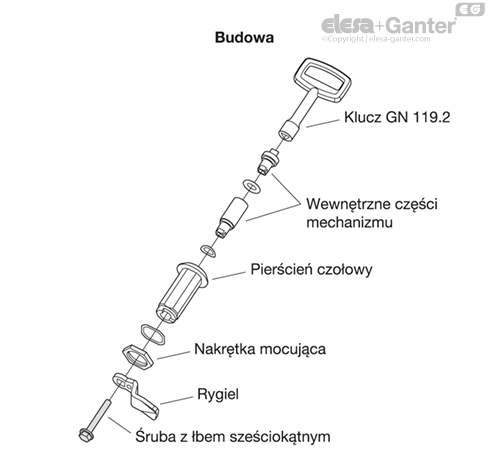

Budowa i sposób montażu
Przed montażem należy wykonać w drzwiach, pokrywie lub włazie otwór wg załączonego schematu.
W seryjnej produkcji wymagany otwór montażowy jest wykonywany zwykle poprzez wybijanie lub wycinanie laserem.
Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie wg załączonych schematów.
Podczas montażu zamków należy uważać, aby wewnętrzne części zamka nie wypadły z korpusu podczas odkręcania lub przykręcania śruby z łbem sześciokątnym.
