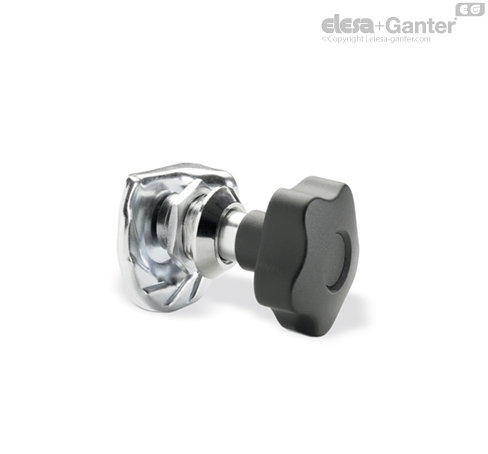

GN 119 Zamki Stal

Zamki GN 119 posiadają skok krzywki domykającej do 10 mm. Zamknięcie następuje przez przekręcenie zamka zgodnie z ruchem wskazówek zegara.

Zamek w wersji nierdzewnej jest wyposażony w uszczelnienie (O-ring).

• Instrukcja obsługi GN 119

• Klucze  GN 119.2

• Poduszki ochronne GN 120

• Uchwyty do zamków GN 120.1

• Lista modeli zamków

• Stopień ochrony IP

• Właściwości stali nierdzewnej

• Właściwości tworzyw





Obracając zamek zgodnie z ruchem wskazówek zegara stopniowana krzywka dociska drzwi od wewnątrz.

Duży skok krzywki (10 mm) pozwala na stosowanie tych zamków na drzwiach z taśmami uszczelniającymi. Przy doborze zakresu "A" należy uwzględnić również grubość uszczelnienia drzwi.

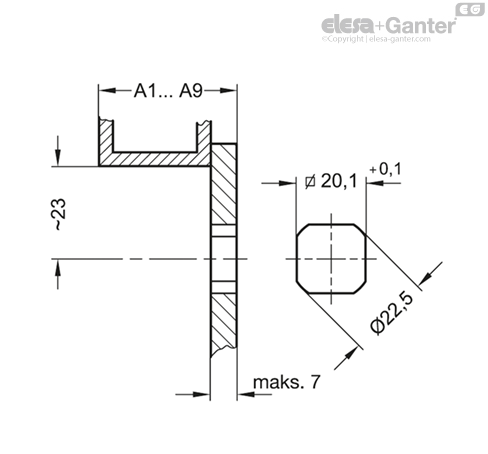

Przed zamocowaniem zamka należy przygotować w drzwiach otwór zgodny z rysunkiem. Dystans osi otworu od krawędzi ramy powinien wynosić 23 mm.

Korpus jest mocowany i utrzymywany we właściwym położeniu za pomocą nakrętki sześciokątnej. Tulejkę dystansową i krzywkę nakłada się od tyłu, dokręcając śrubą z łbem sześciokątnym.

W produkcji seryjnej wykonanie otworu montażowego odbywa się przeważnie przez wybijanie lub wycinanie laserowe.

Dla krótkich serii i przy blachach o grubości poniżej 2 mm, użycie przebijaka  GN 123 jest zalecane.

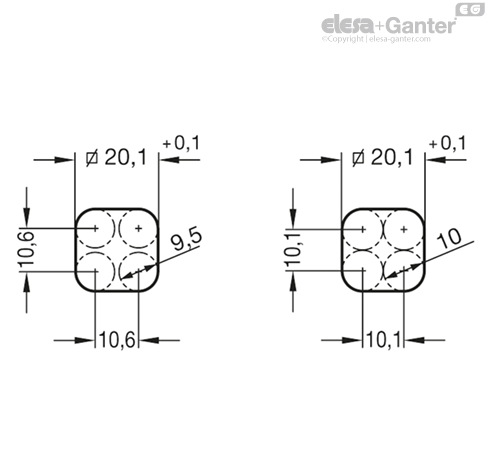

Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.
