Specyfikacja
Wykonania

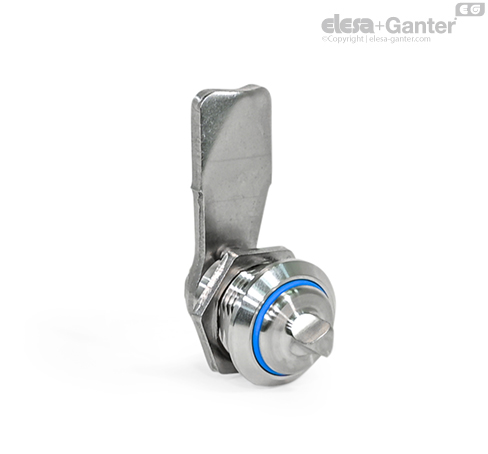

- Typ AD7: wkładka pod klucz o profilu trójkątnym zewnętrznym
- Typ AV8: wkładka pod klucz o profilu kwadratowym 8x8 zewnętrznym
- Typ AZ13: wkładka pod klucz płaski, z dwiema powierzchniami płaskimi na zewnątrz
- Kauczuk butadienowo-akrylonitrylowy (NBR)
Odporność na temperaturę od -30 °C do 100 °C
Informacje
Zamki GN 115 zapewniają zamknięcie poprzez ich obrócenie, które jest ograniczone do 90° i powoduje ustawienie rygla w pozycji zablokowanej za ościeżnicą. Rygiel zamka ma specjalnie wyprofilowaną końcówkę w celu łatwiejszego zamykania.
Dzięki zastosowaniu stali nierdzewnej zamki są optymalnie przystosowane do pracy w środowiskach korozyjnych. Wielokrotne uszczelnienie zapewnia również najwyższy możliwy stopień ochrony IP 69k. Zamki spełniają również podstawowe wymogi dotyczące higieny, zgodnie z normami DIN 1672-2 oraz DIN 14159.
Rygle zamków dostępne są o różnym odgięciu odpowiadającemu długości A od 6 do 50 mm (wersja NI) oraz od 6 do 28 mm (wersja A4).
Zamki GN 115 dostarczane są z niezamontowanym ryglem.
Budowa i sposób montażu

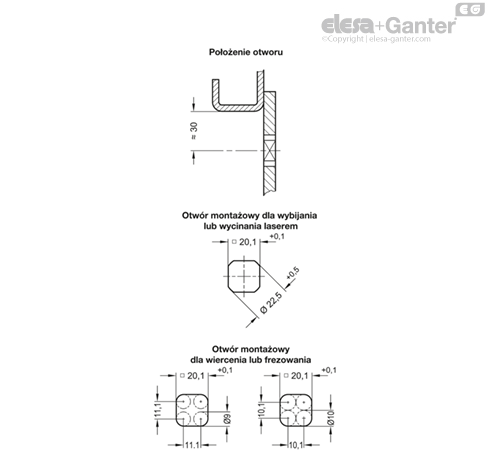

Przed montażem należy wykonać w drzwiach, pokrywie lub włazie otwór wg załączonego schematu.
Mechanizm zamka wkłada się w otwór od przodu a sześciokątną nakrętkę nakręca się od tyłu.
W seryjnej produkcji wymagany otwór montażowy jest wykonywany zwykle poprzez wybijanie lub wycinanie laserem.
Otwór montażowy może być wykonany także poprzez wiercenie lub wyfrezowanie.
Dla krótkich serii i przy blachach o grubości poniżej 2 mm, użycie przebijaka GN 123 jest zalecane.
