Specyfikacja
Wykonania
- Typ SCL: z zamkiem (zamki o tym samym numerze)

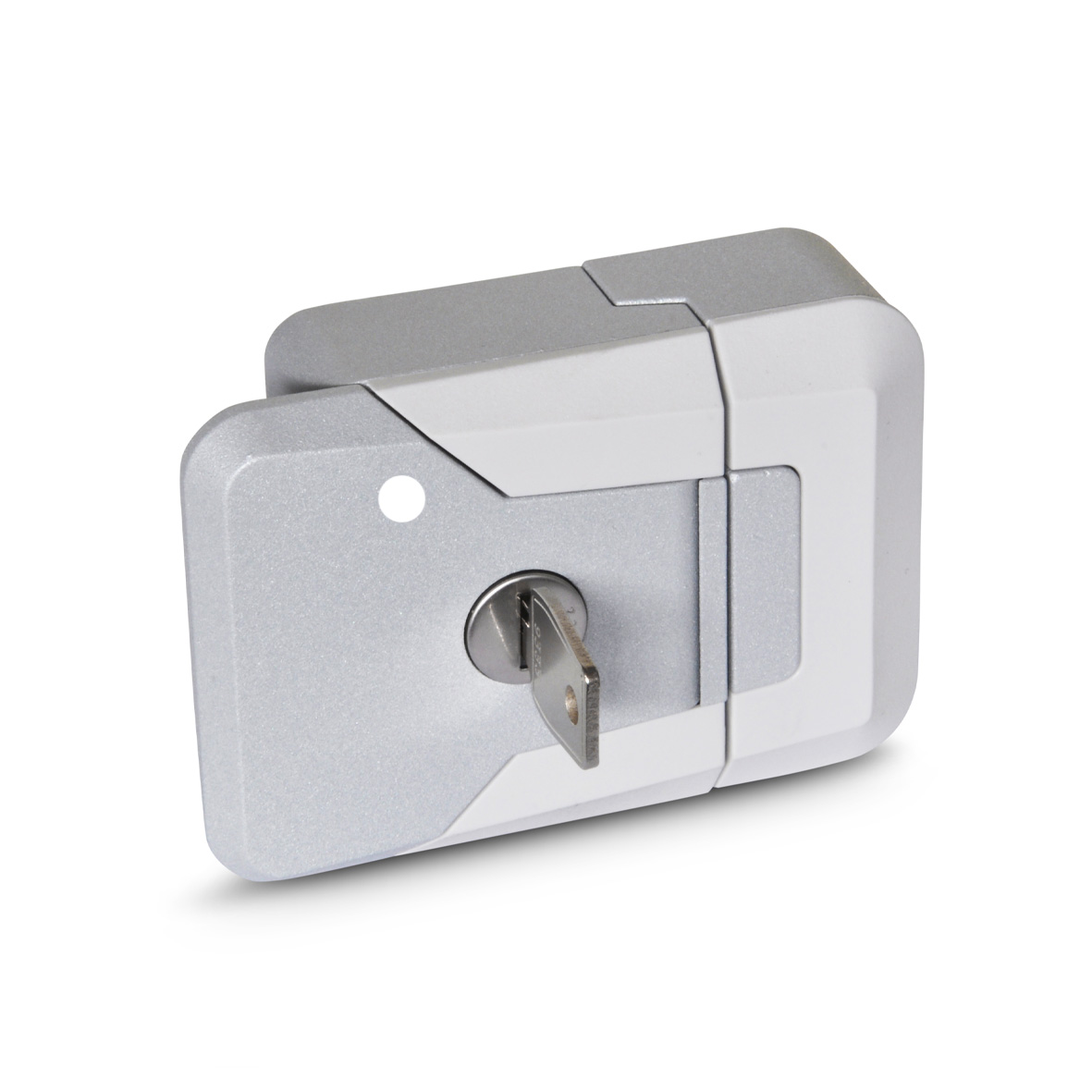

- Typ SUL: z zamkiem (zamki o różnych numerach)
Obudowa
Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Kolor srebrny, RAL 9006, wykończony na mat SR
Nakładki i rygiel
Tworzywo
- Kolor czarno-szary dla wersji SW
- Kolor jasnoszary dla wersji SR
Wkładka
Odlew z cynku
Klucz
Stal niklowana
Pozostałe elementy
Stal ocynkowana, pasywacja niebieska
Informacje

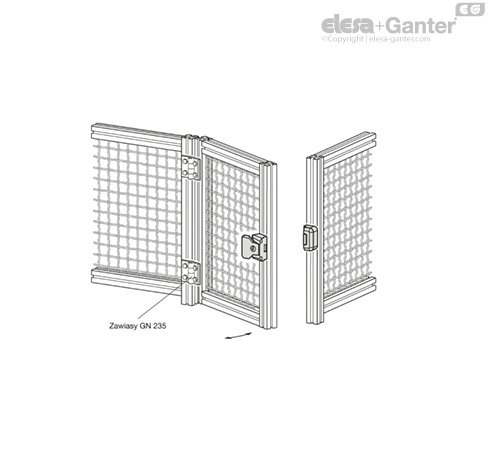

Uchwyty GN 936 pozwalają na zatrzaskowe zamykanie drzwi i osłon. Podczas zamykania rygiel zatrzaskuje się automatycznie i zapobiega niezamierzonemu otwarciu drzwi.
Podłużne otwory montażowe pozwalają na montaż uchwytu na różnej szerokości profilach z rowkami teowymi.
W wersji wykonania z zamkiem o tych samych numerach, możemy otworzyć wszystkie zamki tym samym kluczem. W przypadku wersji z różnymi numerami klucza, dostępne jest ponad 200 kombinacji numeracji klucza.
Wersje z zamkiem (typy SCL i SUL) są dostarczane z dwoma kluczami. Klucz można wyjąć w obu skrajnych położeniach.
Instrukcja montażu

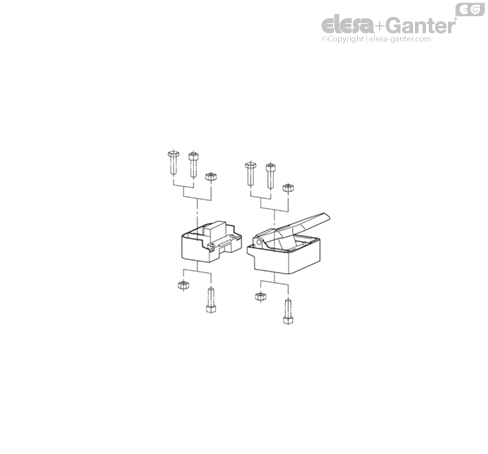

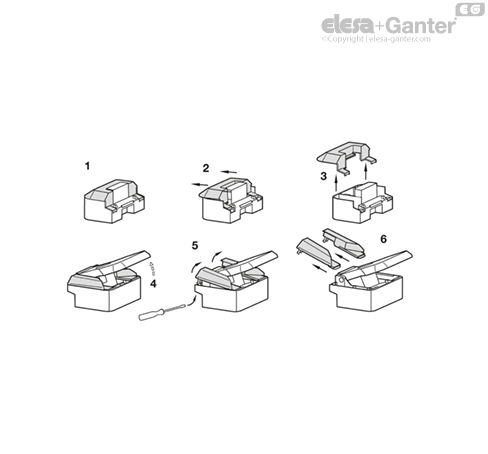

Przed instalacją zdejmij nakładki, jak pokazano na szkicu. Śruby z łbem gniazdowym DIN 912, śruby z łbem sześciokątnym DIN 933 i nakrętki sześciokątne ISO 4032, każde o wielkości gwintu M6, mogą być użyte do montażu uchwytu.
Po zamontowaniu nakładki są zakładane w odwrotnej kolejności. Nie można ich usunąć, gdy uchwyt do drzwi jest zamknięty, a tym samym chronią przed dostępem z zewnątrz.

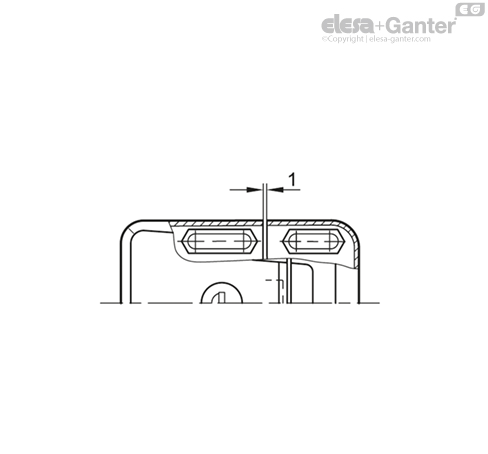

Otwory umożliwiają mocowanie uchwytu do ramy drzwi lub systemów profili zarówno od przodu, jak i od tyłu. Odstęp montażowy wynoszący 1 mm można łatwo regulować.
