DD51-E

Elektroniczne wskaźniki położenia

Właściwości i zastosowania

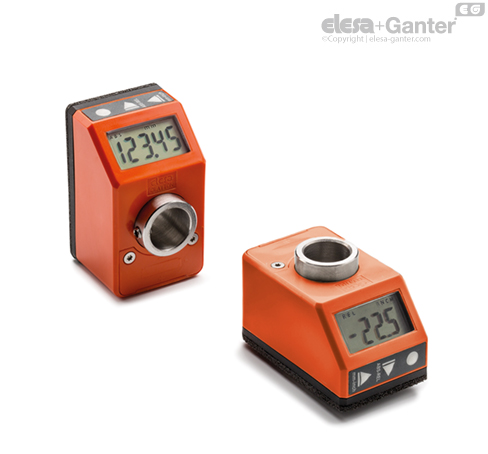

Elektroniczne wskaźniki położenia z napędem bezpośrednim, zasilane baterią, model DD51-E nakładane przelotowo na wrzeciona sterujące w dowolnym położeniu, dają możliwość odczytu absolutnej lub przyrostowej pozycji elementów maszyn.

Pięciocyfrowy wyświetlacz o wysokości 8,0 mm zapewnia łatwy odczyt zarówno z większej odległości jak i pod różnym kątem.

Szybka z przezroczystego technopolimeru chroni wyświetlacz LCD przed uszkodzeniem.

W trybie pracy, za pomocą trzech klawiszy na obudowie wskaźnika istnieje możliwość wybrania trybu pracy (przyrostowy lub absolutny), jednostki miary (mm, cale lub stopnie), można też wyzerować licznik absolutny lub załadować wartość offsetu.

W trybie programowania wszelkie parametry są bezpośrednio programowalne na wskaźniku, za pomocą tych samych trzech klawiszy funkcyjnych. W tym trybie istnieje możliwość ustawienia wartości przełożenia, czyli odczytu po jednym obrocie wałka, kierunku przyrostu wartości, pozycji odczytu, rozdzielczości (ilości wyświetlanych cyfr dziesiętnych), wartości źródłowej i offsetu, maksymalną prędkość obrotową oraz przypisać określone funkcje do klawiszy, wybierając spośród dostępnych opcji.

Żywotność baterii wynosi 3 lata. Gdy wymaga ona wymiany, na wyświetlaczu pojawi się odpowiedni symbol. Baterię można bez problemu wymienić, zdejmując pokrywę przednią (Rys. 1) bez konieczności zdejmowania wskaźnika z wału napędowego oraz utraty parametrów konfiguracyjnych.

Dalsze informacje techniczne dostępne w instrukcji obsługi.



(1) Patrz instrukcja obsługi.

(2) Wartość domyślna 600 obr/min

Przez krótki czas można osiągać prędkości obrotowe powyżej 600 obr./min.

Wartość maksymalnej prędkości ma wpływ na żywotność baterii.

Żywotność baterii zależy od warunków, w jakich jest użytkowany wskaźnik (ustawienia parametrów, temperatura…). Wskazana wartość ma charakter szacunkowy i określono ją dla temperatury z zakresu >20°C i < 30°C oraz ustawień fabrycznych. Ponadto wartość ta odnosi się do stanu, w jakim urządzenie znajduje się w momencie opuszczenia fabryki firmy Elesa. Gdy urządzenie zacznie pracować, w celu określenia szacunkowej żywotności baterii należy wziąć pod uwagę okres jego przechowywania.

Instrukcja montażu

1. W korpusie urządzenia, w odległości 22 mm od osi wałka, nawiercić otwór Ø 6 mm na głębokość 10 mm pod kołek pozycjonujący wskaźnika.
2. Założyć wskaźnik na wałek i upewnić się, że kołek trafił w otwór.
3. Dokręcić wkręt zabezpieczający do ustalania na wałku. Wkręt z gniazdem sześciokątnym i wklęsłym czołem, zgodnie z UNI 5929-85.

Akcesoria na życzenie (zamawiane osobno)

• MDX-51: gałka z technopolimeru na bazie poliamidu (PA).
• RB51: Ze stali nierdzewnej AISI 304  tuleje redukcyjne.
