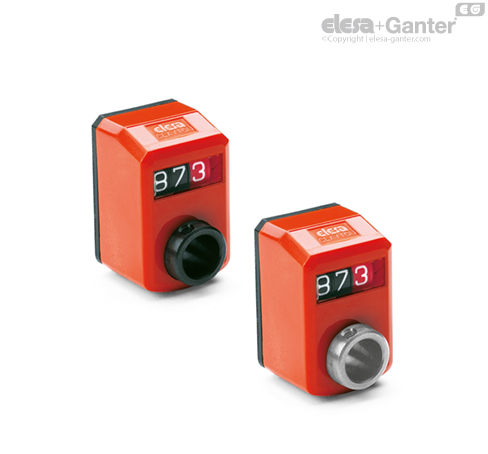

Specyfikacja
Podstawa i obudowa
Wysokoudarowy technopolimer na bazie poliamidu (PA).
Podstawa czarna.
Obudowa w następujących kolorach:
- C2: pomarańczowy RAL 2004, wykończony na połysk.
- C3: szary RAL 7035, wykończony na połysk.
- C1: szaro-czarny RAL 7021, wykończony na połysk.
Obudowa przyspawana ultradźwiękowo do podstawy, w celu ochrony przed zanieczyszczeniami i wnikaniem kurzu.
Szyba
Przezroczysty technopolimer na bazie poliamidu (PA-T), wtopiony w obudowę, uszczelniony. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne (unikać kontaktu z alkoholem w przypadku czyszczenia).
Wyświetlacz
Odczyt pokazuje bezwględną wartość położenia, tzn.: odległość elementu regulowanego od punktu bazowego (0).
Trzy-cyfrowy licznik. Pole czerwone wskazuje wartości dziesiętne.
Wyświetlacz może być umieszczony w różnych pozycjach (patrz: Możliwe kombinacje doboru).
- AN: odczyt pochylony górny.
- AR: odczyt pochylony dolny.
- FN: odczyt przedni górny.
- FR: odczyt przedni dolny.
Uszczelka wewnętrzna
Guma NBR "O-ring" w miejscu styku obudowy i metalowej tulei.
Tylna uszczelka
Poliuretan (wyposażenie standardowe).
Wykonania standardowe
Tuleja z otworem Ø 10 mm w tolerancji H7. W komplecie z wkrętem zabezpieczającym z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85.
- DD50: tuleja ze stali oksydowanej na czarno.
- DD50-SST: Piasta ze stali nierdzewnej AISI 303.
Kierunek obrotu
Waga
22 gramy.
Informacje
Ergonomia i wzornictwo
Szybka powiększająca (efekt soczewki) dla łatwiejszego odczytu, wtopiona w obudowę.
Właściwości i zastosowania
Wskaźniki położenia nakładane są przelotowo na wrzeciona sterujące w dowolnym położeniu, dają możliwość odczytu aktualnej pozycji elementów maszyn. Mogą być również stosowane na urządzeniach napędzanych mechanicznie (patrz: Możliwe kombinacje doboru).
Możliwe kombinacje doboru
Wykonania specjalne na życzenie
Wykonania specjalne na życzenie
- Specjalny odczyt po jednym obrocie.
- Obudowy w różnych kolorach.
- Całkowicie szczelne, cyfrowe wskaźniki położenia o stopniu ochrony IP 67, patrz tabela EN 60529 uzyskane dzięki mosiężnym podkładkom, z podwójnym pierścieniem uszczelniającym, umieszczonym w tylnej wnęce.
