Specyfikacja
- Typ K: zaślepki z tworzywa
- Typ E: zaślepki ze stali nierdzewnej
Stal nierdzewna AISI 304, grubość ścianki 1,5 mm
Powierzchnia wykończona na półmat, szlifowana
Stal nierdzewna AISI 304
Powierzchnia wykończona na półmat, szlifowana
- Tworzywo sztuczne, termoplastyczny elastomer (TPE)
- Kolor czarny, wykończony na mat dla typu K
- Stal nierdzewna AISI 304 dla typu E
Stal nierdzewna AISI 304
- Trzpień mocujący z trzpieniem gwintowanym DIN 913-M8
- Wkręty dociskowe DIN 914-M5
Informacje
Montaż uchwytów rurowych GN 666.7 (montaż od strony operatora): zamocować trzpień mocujący z trzpieniem gwintowanym DIN 913-M8x25 od strony maszyny, następnie nałożyć uchwyt i zamocować go wkrętami dociskowymi DIN 914-M5.

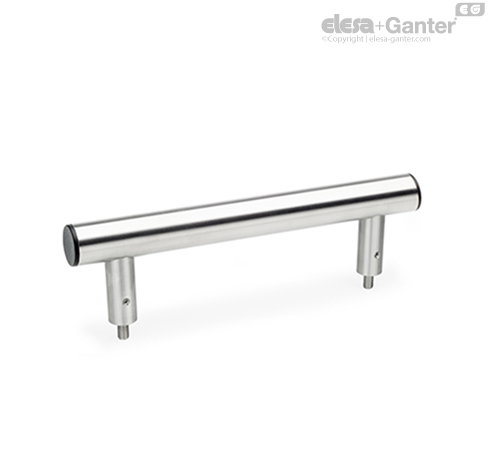

Uchwyty rurowe GN 666.7 typu E są w całości wykonane ze stali nierdzewnej A2.
Szkic montażowy
Przykład zastosowaniaUchwyty rurowe GN 666.7 mogą być mocowane parami Taki sposób montażu może być zastosowany np: na drzwiach (obustronny uchwyt).
Potrzebna jest do tego modyfikacja długości gwintu l4. Dołączony gwintowany trzpień mocujący DIN 913-M8x25-A2 musi być zastąpiony przez dłuższą szpilkę.
Uchwyty ze zmodyfikowaną długością gwintu l4 są dostępne na życzenie.
