Specyfikacja
Wykonania
- Typ K: zaślepki z tworzywa
- Typ E: zaślepki ze stali nierdzewnej
Profil rurowy
Stal nierdzewna AISI 304, grubość ścianki 1,5 mm
Powierzchnia wykończona na półmat, szlifowana
Wsporniki uchwytu
Stal nierdzewna AISI 304
Powierzchnia wykończona na półmat, szlifowana
Zaślepki
- Tworzywo sztuczne, termoplastyczny elastomer (TPE)
- Kolor czarny, wykończony na mat dla typu K
- Stal nierdzewna AISI 304 dla typu E
Informacje

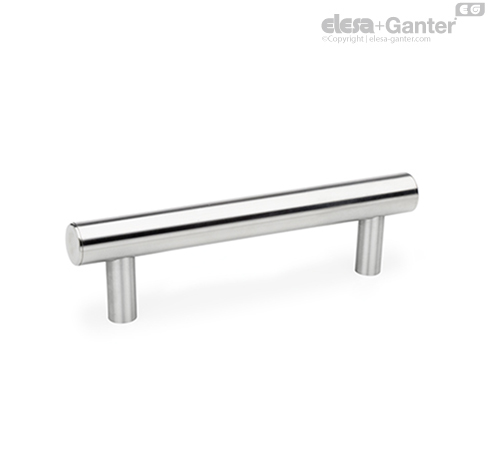

Uchwyty rurowe GN 666.5 typu E są w całości wykonane ze stali nierdzewnej A2.
Szkic montażowy
Przykład zastosowaniaUchwyty rurowe GN 666.5 mogą być mocowane parami Taki sposób montażu może być zastosowany np: na drzwiach (obustronny uchwyt).
Potrzebna jest do tego modyfikacja długości gwintu l4. Dołączony gwintowany trzpień mocujący DIN 913-M8x25-A2 musi być zastąpiony przez dłuższą szpilkę.
Uchwyty ze zmodyfikowaną długością gwintu l4 są dostępne na życzenie.
