Specyfikacja
Materiał

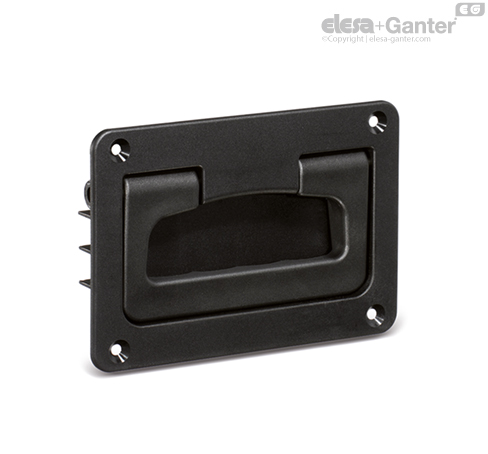

Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny RAL 9005 lub szary RAL 7040 (C33), wykończony na mat.
Wykonania standardowe
Otwory przelotowe pod śruby z łbem stożkowym M4 lub M5 (śruby niedostarczane w komplecie).
Sworzeń obrotowy i sprężyna powrotna
Sworzeń ze stali nierdzewnej AISI 303, sprężyna ze stali nierdzewnej AISI 302.
Informacje
Dane techniczne
Wytrzymałość na rozciąganie: wartość F1 i F2, wyszczególniona w tabeli, pochodzi z testów odpornościowych przeprowadzonych przy użyciu specjalistycznego urządzenia dynamometrycznego w określonych warunkach i temperaturze otoczenia.
Instrukcja użytkowania
Instrukcja montażu
Wykonać otwór montażowy zgodnie z podanymi wymiarami.
| | x | y | f1 | f2 |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
