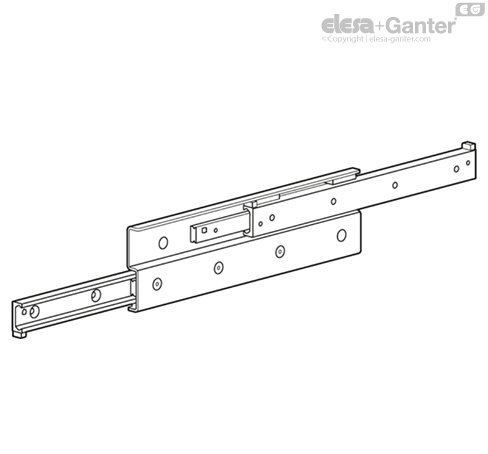

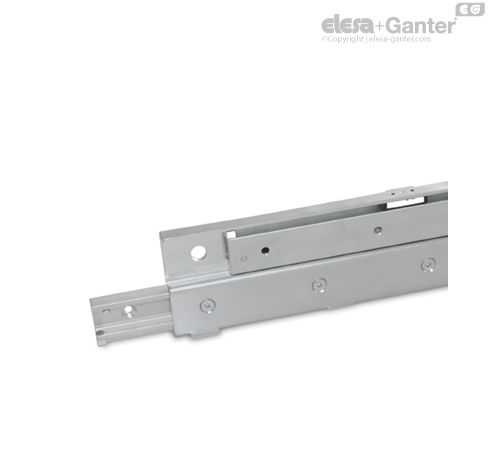

GN 2406

Teleskopowe prowadnice liniowe

 System jest stosowany w układach, które wymagają zwartej i krótkiej zabudowy bocznej z dużym skokiem elementu wysuwanego. Profil pośredni o przekroju w kształcie litery S zapewnia całemu układowi odpowiednio wysoką sztywność.

Długość szyn i profilu pośredniego są identyczne. Obie szyny zapewniają długość sumaryczną skoku większą od długości zabudowy l₁.

Ograniczniki zostały zaprojektowane, aby zapobiec całkowitemu wysunięciu wózka z szyny. W razie ich braku inne elementy konstrukcji powinny ograniczać zakres jej wysuwu.

• Prowadnice liniowe informacje, obciążenia

• Inne długości (będące wielokrotnością 80 mm)

• specjalne wymiary (otwory, punkt startowy i końcowy)

• wysuw każdej z szyn w obu kierunkach (Typ D)

Konstrukcja

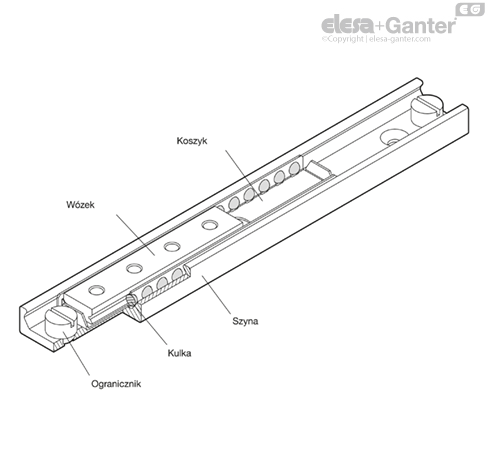

Wszystkie prowadnice liniowe składają się z szyny i poruszającego się wewnątrz niej wózka. Kulki łożyskowe umieszczone w koszyku pomiędzy szyną a wózkiem tworzą system łożyskowania tocznego, zapewniający też odpowiednie wzajemne pozycjonowanie obu elementów. Zarówno szyna, jak i wózek są wykonane ze stali ulepszanej cieplnie, co pozwala na ich stosowanie w środowiskach przemysłowych z wyższymi wymaganiami w odniesieniu do nośności, cichobieżności i okresu użytkowania.

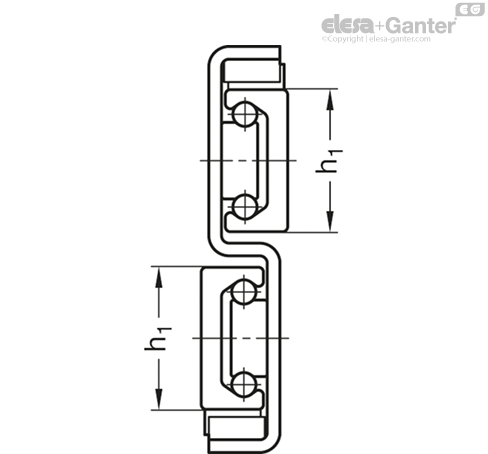

Wszystkie prowadnice dostępne są w kilku nominalnych wymiarach szerokości szyn h₁ = 28, 35 i 43 mm i mogą być również dostarczane w niestandardowych długościach od 130 mm do 1970 mm, odpowiednio do indywidualnych potrzeb.

Prowadnice liniowe są standardowo wyregulowane w taki sposób, aby zapewnić bezluzową współpracę szyny z wózkiem (wstępnie naprężone). Bieżnie szyn i wózków są hartowane indukcyjnie, co w połączeniu z łożyskami tocznymi skutkuje niższym zużyciem i dłuższą żywotnością układu. Prowadnice liniowe są stale smarowane wysokiej jakości smarem, przeznaczonym do systemów prowadnic liniowych.

W zależności od potrzeb dostępnych jest kilka różnych typów prowadnic. Zakresy przesuwu wózka mogą zawierać się całkowicie wewnątrz, częściowo na zewnątrz, bądź całkowicie na zewnątrz szyny. W pełni wysuwane teleskopowe prowadnice liniowe składają się z prowadnic liniowych połączonych ze sobą szynami, wózkami lub za pomocą profilu pośredniego.

Do mocowania prowadnic służą otwory z gniazdami pod śruby z łbem stożkowym w szynach oraz w zależności od typu konstrukcji, otwory gwintowane lub z gniazdami pod śruby z łbem stożkowym w wózkach. Kompaktowa konstrukcja sprawdza się w aplikacjach, gdzie przestrzeń jest ograniczona.



Wykonania

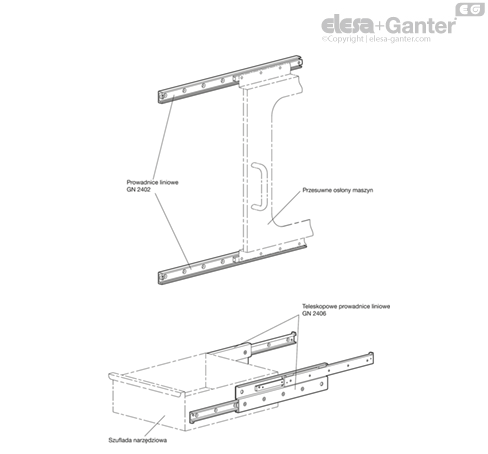

Przykład montażu



Obciążalność teleskopowych prowadnic liniowych

Przy wyborze odpowiedniej prowadnicy liniowej należy wziąć pod uwagę przede wszystkim dostępną przestrzeń, wymagany skok (wysuw) oraz obciążenia, jakie przenosić będzie dany układ. Podane wartosci obciążeń stanowią wytyczne dla wyboru najodpowiedniejszego rozmiaru prowadnicy.

Podane wartości nośności są niewiążące i nie stanowią żadnego rodzaju gwarancji działania produktu lub gwarancji jego przeznaczenia. W każdym indywidualnym przypadku użytkownik musi określić, czy dany produkt jest odpowiedni dla określonego zastosowania. Czynniki środowiskowe i starzenia mogą mieć wpływ na określone wartości.

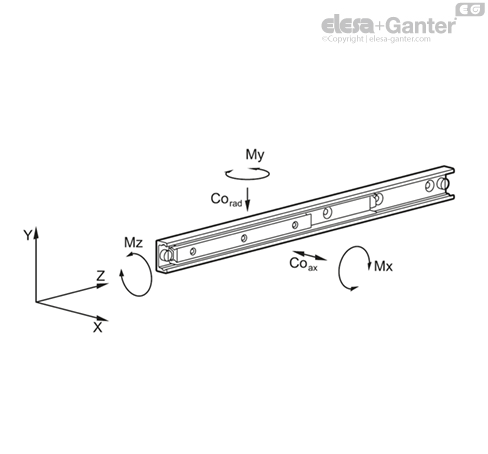

Obciążenia statyczne a ugięcie

Podane w tabelach wartości obciążeń odnoszą się do maksymalnej dopuszczalnej siły, działającej na środku trzeciego segmentu w pełni wysuniętej prowadnicy.

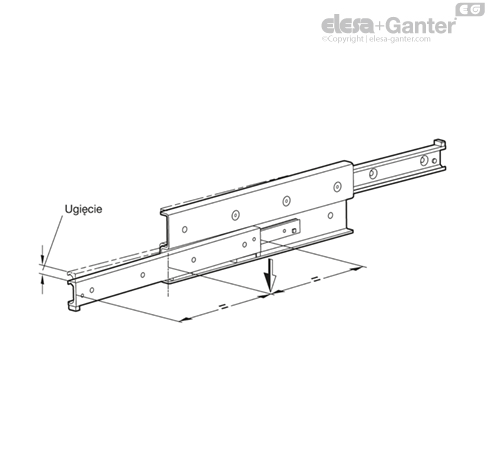

Przy wystąpieniu podanych wartości i w pełni wysuniętej szynie / wózku, na końcu układu może wystąpić pewne odkształcenie (zwis). Zwykle nie ma on jednak wpływu na prawidłowe działanie prowadnicy. Możliwe jest podanie orientacyjnych wartości takich odkształceń na życzenie klienta.

Śruby mocujące, przeznaczenie otworów mocujących

Prędkość przesuwu, poślizg koszyka łożyskowego
