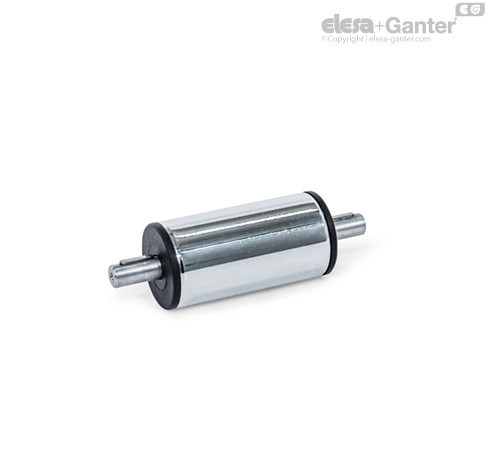

GN 391-SCR Moduły napędowe/moduły przeniesienia napędu Stalowy, chromowany

Moduły napędowe GN 391 stosowane są zwykle w połączeniu z mechanizmami przesuwu. Przeznaczone są do przenoszenia ruchu obrotowego na mechanizm przesuwu.

Moduły napędowe o standardowych długościach l₁ zostały zaprojektowane specjalnie do zmiany położenia osi napędu przez operatora. W połączeniu z przekładnią kątową umożliwiają zmianę osi napędu o 90°.

Tak jak w przypadku mechanizmów przesuwu, można na nich zamocować cyfrowe wskaźniki położenia.

• Koła zębate stożkowe, koła ręczne, łączniki do profili i inne akcesoria zamawia się oddzielnie.

• ISO Tolerancje podstawowe

• Właściwości stali nierdzewnej

• Sposób montażu oraz przykłady zastosowań modułów napędowych/modułów przeniesienia napędu



Dwa równoległe względem siebie mechanizmy przesuwu GN 291 połączone modułem przeniesienia napędu GN 391.

Obudowa przekładni kątowej GN 298-W z kołami zębatymi, GN 297 i modułem napędowym GN 391, tworzą kątowy układ przeniesienia napędu, zaczynający się od koła ręcznego GN 924.40. Dzięki temu koło umieszczone jest prostopadle do osi układu regulacji.



Dwa mechanizmy przesuwu GN 291, połączone modułem napędowym GN 391, powodują, że łączniki GN 146.1 poruszają się równolegle.

Układ przekładni kątowych / teowych GN 298- T / W wyposażonych w koła zębate GN 297, współpracujących z modułem przeniesienia napędu oraz modułem napędowym GN 391, podłączonych do koła ręcznego GN 924.40. Koło ręczne zamocowane jest w osi równoległej do osi regulacji.
