Mechanizmy przesuwu GN 292 posiadają kilka standardowych długości przesuwu podanych w tabeli. Możliwe jest również wykonanie na zamówienie, specjalnej długości przesuwu w zakresie do maksymalnej wartości podanej w tabeli.
Szeroka gama łączników do profili umożliwia dobór zarówno łączników do statycznego zamocowania mechanizmów przesuwu jak i do połączenia go z elementem przesuwnym.
Odczyt położenia elementu przesuwanego może być realizowany za pomocą odpowiedniego wskaźnika położenia lub wygrawerowanej skali wzdłuż profilu mechanizmu.
Parametry obciążeń stosuje się do mechanizmów przesuwu GN 291, GN 292, GN 293 w wersji stalowej (SCR) lub ze stali nierdzewnej (NI). Podane wartości siły Fy i Fz powodują odkształcenie sprężyste profilu w granicach 0.5mm.
Oznaczenie

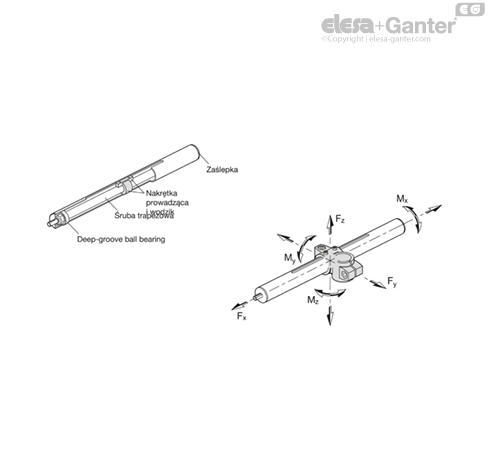

Mechanizm przesuwu składa się ze śruby trapezowej z nakrętką prowadzącą, osadzonej obustronnie na łożyskach kulkowych w profilu. Na nakrętce prowadzącej zamocowany jest wodzik przesuwający się w szczelinie wyfrezowanej w profilu. Wodzik ten umożliwia zamocowanie elementu przesuwnego poprzez jeden ze standardowych łączników przy jednoczesnym zabezpieczeniu nakrętki prowadzącej przed obrotem. Mechanizmy przesuwu przeznaczone są do tworzenia układów o napędzie ręcznym (koło ręczne).
Dokładność pozycjonowania wynosi 0.2 mm/300 mm przesuwu, luz przy zmianie kierunku obrotu śruby 0.1 mm.
Profile prowadzące wykonane są ze stali chromowanej (SCR) lub ze stali nierdzewnej (NI). Wytwarzane są w tolerancjach opartych na precyzyjnych profilach stalowych DIN 2391 i DIN 2462.
Szeroka gama łączników do profili umożliwia zarówno dobór łączników do statycznego zamocowania mechanizmu przesuwu jak i do połączenia go z elementem przesuwnym.
Do pomiaru przemieszczenia liniowego można użyć odpowiedniego wskaźnika położenia DD52R/DD51.
W przypadku dużych momentów skręcających (Mx) sugerujemy użycie kwadratowych mechanizmów przesuwu.
Dla profili o przekroju kwadratowym dostępna jest również szeroka gama dodatkowych akcesoriów. Łączniki do mechanizmów przesuwu składają się z dwóch elementów, zatem nie ma specjalnych wymagań, co do precyzji wykonania tych profili.
dla standardowych długości przesuwu l1 mechanizmów przesuwu GN 291
Ø Mechanizmu przesuwu
l1
l2
l3
z
Skok
(standardowe długości)
Przyrost wartości od środka
18
65
82.5
147.5
90
18
165
82.5
247.5
190
18
265
82.5
347.5
290
30
100
122.5
222.5
120
30
150
122.5
272.5
120
30
200
122.5
322.5
220
30
300
122.5
422.5
320
40
70
142.5
217.5
90
40
170
142.5
317.5
190
40
220
142.5
367.5
240
40
270
142.5
417.5
290
40
320
142.5
467.5
340
50
65
147.5
217.5
90
50
115
147.5
267.5
190
50
215
147.5
367.5
240
50
265
147.5
417.5
290
50
315
147.5
467.5
340
60
220
182.5
402.5
240
60
720
182.5
902.5
740
Specyfikacja
Precyzyjnie grawerowana laserem podziałka
Informacje
Skale wzdłużne GN 299 dla typów A i B są zazwyczaj dostarczane z mechanizmami przesuwu GN 291 i GN 291.1. Dla typów C i D dostarczane sa z mechanizmami GN 292 i GN 293.
Skale wzdłużne mogą być tylko dostarczone razem z mechanizmem przesuwu.
