Specyfikacja
Wykonania
Nr identyfikacyjny
- Nr 4: z nakrętką ślepą DIN 917 ze stali nierdzewnej
Stal nierdzewna AISI CF-8
Powierzchnia piaskowana
Tuleja ślizgowa
Tworzywo (PTFE)
Śruba zamkowa z łbem grzybkowym DIN 603
Stal nierdzewna
Nakrętka ślepa DIN 917 / Podkładki
Stal nierdzewna
- Pierścienie uszczelniające
Tworzywo (poliacetal POM)
Silikon, twardość 40 ... 60 wg skali Shore A
Informacje

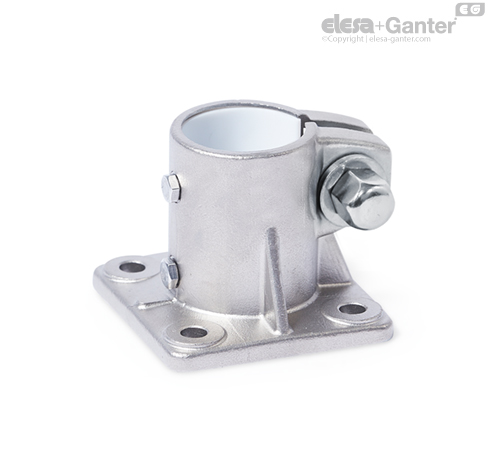

Łączniki do mechanizmów przesuwu GN 163.15 są oparte na budowie łączników z płytą czołową. Dodatkowe otwory montażowe służą do połączenia łącznika z wodzikiem mechanizmu przesuwu. Otwory o oznaczeniu G są wyposażone w tuleje ślizgowe.
Za pomocą śrub z można regulować luzy otworu prowadzącego d1 lub po regulacji zacisnąć złącza mechanizmu przesuwu. Typ B jest wyposażony w uszczelki w miejscach śrub.
W celu szybkiego mocowania bez użycia narzędzi nakrętkę kołpakową można zastąpić rękojeścią nastawną GN 911.3 wymienione w tabeli jako akcesoria.
