Specyfikacja
Wykonania
- Typ OZ: bez pierścienia centrującego (gładki)
- Typ MZ: z pierścieniem centrującym
- Typ AV: z zębatką zewnętrzną
- Typ IV: z zębatką wewnętrzną
Nr identyfikacyjny
Nr 2: ze śrubą z łbem walcowym DIN 912 ze stali nierdzewnej
Aluminium
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat SW
Tuleja ślizgowa
Tworzywo (PTFE)
Śruba z łbem walcowym DIN 912
Stal nierdzewna AISI 304
Nakrętki sześciokątne DIN 985
Stal nierdzewna AISI 304
Samohamowne z wkładką poliamidową
Informacje

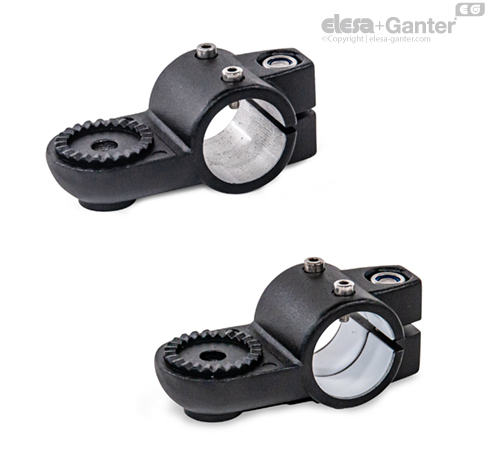

Budowa łączników GN 278.1 jest oparta na konstrukcji łączników obrotowych. Dodatkowe otwory montażowe służą do połączenia łącznika z wodzikiem mechanizmu przesuwu. Otwory o oznaczeniu G są wyposażone w tuleje ślizgowe.
Za pomocą śrub z można regulować luzy otworu prowadzącego d1 lub zacisnąć łącznik na mechanizmie.
Jeżeli szybkie zaciskanie ma być realizowane bez użycia narzędzi, śrubę z łbem walcowym można zastąpić odpowiednim zestawem zaciskowym GN 911 wymienione w tabeli jako akcesoria.
