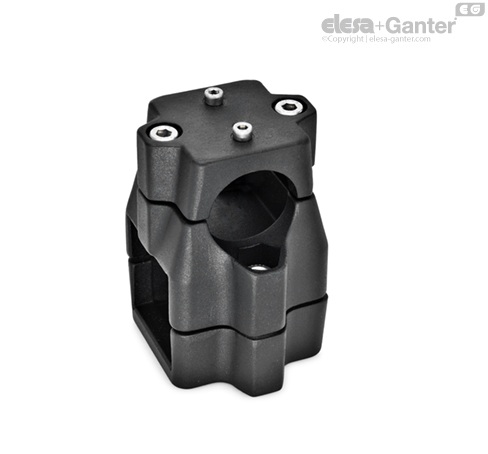

GN 135.1-B-S Łączniki dwukierunkowe do mechanizmów przesuwu Otwór-Kwadratowy

Łączniki dwukierunkowe do mechanizmów przesuwu GN 135.1 bazują na budowie łączników dwukierunkowych. Dodatkowe otwory montażowe służą do połączenia łącznika z wodzikiem mechanizmu przesuwu.

Otwory montażowe d₃ do zamocowania na wodziku są zawsze umiejscowione w otworze d₁ lub w przypadku otworu kwadratowego w s₁ do pojedynczego mechanizmu Tuleja centrująca umieszona w otworze przelotowym eliminuje luz osiowy. Otwór s₁ jest dostosowany do współpracy z kwadratowymi mechanizmami przesuwu.

Jeżeli szybkie zaciskanie ma być realizowane bez użycia narzędzi, śruby z łbem walcowym można zastąpić odpowiednim zestawem zaciskowym  GN 911  wymienione w tabeli jako akcesoria.

• Dźwignia nastawna GN 911

• Właściwości tworzyw

• Właściwości stali nierdzewnej
