Specyfikacja
Nr identyfikacyjny
Nr 2 z dwiema śrubami zaciskowymi DIN 912 ze stali nierdzewnej
Aluminium
Powierzchnia pokryta żywicą epoksydową
Kolor czarny, RAL 9005, wykończony na mat S
Tuleja ślizgowa
Tworzywo (PTFE)
Śruba z łbem walcowym DIN 912
Stal nierdzewna AISI 304
Nakrętki sześciokątne DIN 985
Stal nierdzewna AISI 304
Samohamowne z wkładką poliamidową
Informacje

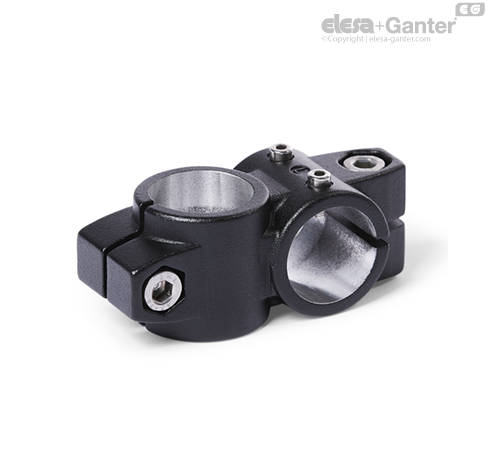

Łączniki dwukierunkowe do mechanizmów przesuwu GN 132.1 bazują na budowie łączników dwukierunkowych. Dodatkowe otwory montażowe służą do połączenia łącznika z wodzikiem mechanizmu przesuwu. Otwory o oznaczeniu G są wyposażone w tuleje ślizgowe.
Za pomocą śrub z można regulować luz otworów prowadzących d1 / d2 lub po regulacji zacisnąć złącza mechanizmu przesuwu.
Jeżeli szybkie zaciskanie ma być realizowane bez użycia narzędzi, śrubę z łbem walcowym można zastąpić odpowiednimi zestawami zaciskowymi GN 911 wymienione w tabeli jako akcesoria.
