Stal nierdzewna
Gwint wewnętrzny z gwintem wewnętrznym
Stal nierdzewna
Gwint wewnętrzny z gwintem wewnętrznym
Wersja podstawy
- Typ D0: bez podkładki antypoślizgowej
- Typ B0: bez podkładki antypoślizgowej, z dwoma otworami do kotwienia
- Typ D1: gumowa podkładka antypoślizgowa, nałożona, kolor czarny
- Typ D3: gumowa podkładka antypoślizgowa, wulkanizowana, kolor czarny
Wersja (śruba)
- Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki
- Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką
- Wersja T: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, bez przeciwnakrętki
- Wersja TK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, z przeciwnakrętką
- Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki
- Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, z przeciwnakrętką
- Wersja V: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry, bez przeciwnakrętki
- Wersja VK: z nakrętki: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry
- Wersja W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint

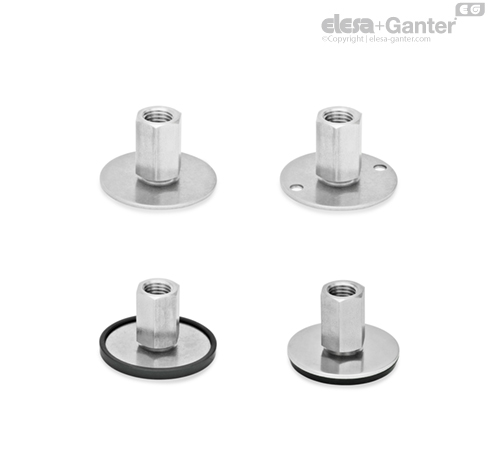

- Wersja X: z gwintem wewnętrznym
Podstawa
Stal nierdzewna AISI 304
Podstawa, bębnowana
Trzpień gwintowany
Stal nierdzewna AISI 303
Nakrętki sześciokątne ISO 4032
Stal nierdzewna
Gumowa podkładka antypoślizgowa
Osadzona
Kolor czarny, TPE (Santoprene®)
≈ 80 wg skali Shore A
Gumowa podkładka antypoślizgowa
Wulkanizowana
Kolor czarny, NBR (Perbunan®)
Twardość 70 ± 5 wg skali Shore A
Stopy wahliwe GN 41 przeznaczone są do pracy w agresywnym środowisku. Dostępne kombinacje wariantów podstaw i gwintowanego trzpienia pozwalają na dobranie odpowiedniego wariantu produktu do prawie każdego zastosowania.
Podstawa z gumową podkładką antypoślizgową chroni delikatne powierzchnie montażowe i zmniejsza poślizg boczny. Typ B0 można zakotwić do powierzchni montażowej za pomocą dwóch otworów.
Stopy wahliwe są dostarczane zmontowane i nie można ich rozmontować.
| d1 | - | - | d2 | Obciążenie statyczne F w [kN] | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | Wersja trzpienia | - | - | - | - |
| - | w kształcie łezki | W kształcie prostokąta | - | S / SK | T / TK i U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
Wartości obciążeń statycznych podane w tabeli są rezultatem serii prób laboratoryjnych, w których zastosowano obciążenie prostopadłe do podstawy (bez gumowej podkładki antypoślizgowej). Wartość maksymalnego obciążenia podanego w tabeli, może spowodować niewielkie odkształcenia podstawy.
Przy doborze odpowiedniego rozmiaru stopy należy brać pod uwagę wytrzymałość na zginanie i wyboczenia trzpienia.
Przyjmuje się, że wytrzymałość gwintowanego trzpienia stopy wynosi ≥ 500 N/mm2.
Informacje dotyczące obciążenia podane w tabeli są wartościami niewiążącymi, orientacyjnymi bez jakiejkolwiek odpowiedzialności. Generalnie nie stanowią one gwarancji jakości ELESA+GANTER.
Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.
| Wersja trzpienia | ||
| S / SK: regulacja przy podstawie poprzez sześciokątny chwyt przy d2 M 8, M 10, M 12 | T / TK: wyfrezowane podejście pod klucz płaski przy podstawie przy d2 M 16, M 20, M 24 | U / UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia przy d2 M 16, M 20, M 24 |
| V / VK: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry przy d2 M 16, M 20, M 24, M 30 | W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint przy d2 M 16, M 20, M 24 | X: sześciokątny chwyt z gwintem wewnętrznym przy d2 M 8, M 10, M 12, M 16, M 20 |
