Specyfikacja
Wersja podstawy

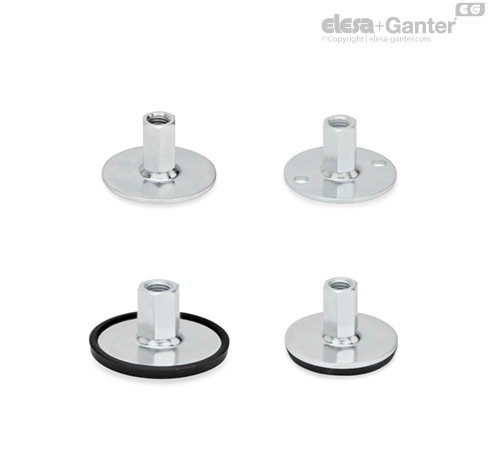

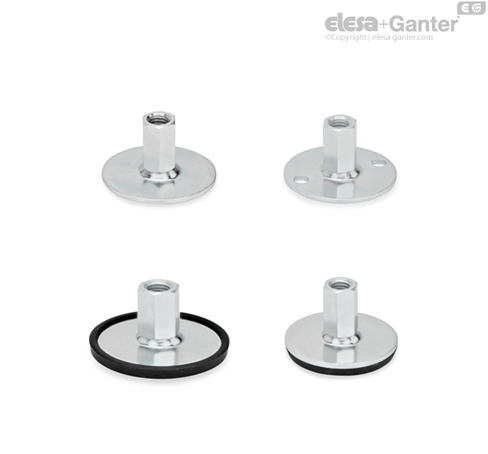

- Typ A0: bez podkładki antypoślizgowej
- Typ B0: bez podkładki antypoślizgowej, z dwoma otworami do kotwienia
- Typ A1: gumowa podkładka antypoślizgowa, osadzona, kolor czarny
- Typ A3: gumowa podkładka antypoślizgowa, wulkanizowana, kolor czarny
Wersja (śruba)
- Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki
- Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką
- Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki
- Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, z przeciwnakrętką
- Wersja X: z gwintem wewnętrznym
Podstawa
Stal, ocynkowana, pasywacja niebieska
Trzpień gwintowany
Stal, ocynkowana, pasywacja niebieska
Nakrętki sześciokątne ISO 4032
Stal, ocynkowana, pasywacja niebieska
Gumowa podkładka antypoślizgowa
Osadzona
Kolor czarny, TPE (Santoprene®)
≈ 80 wg skali Shore A
Gumowa podkładka antypoślizgowa
Wulkanizowana
Kolor czarny, NBR (Perbunan®)
Twardość 70 ± 5 wg skali Shore A
Informacje
Stopa wahliwa GN 40 pozwala na zastosowanie w szeregu aplikacji, dzięki szerokiemu zakresowi dostępnych rozmiarów podstaw i śrub regulacyjnych.
Podstawa z gumową podkładką antypoślizgową chroni delikatne powierzchnie montażowe i zmniejsza poślizg boczny. Typ B0 można zakotwić do powierzchni montażowej za pomocą dwóch otworów.
Stopy wahliwe są dostarczane zmontowane i nie można ich rozmontować.

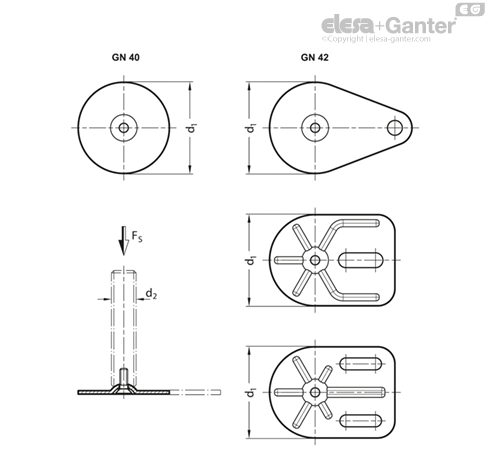

Obciążalność stóp wahliwych
| d1 | - | - | d2 | Obciążenie statyczne Fs w [kN] | - | - |
| GN 40 | GN 42 | GN 42 | - | Wersja trzpienia | - | - |
| - | W kształcie łezki | W kształcie prostokąta | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
Wartości obciążeń statycznych podane w tabeli są rezultatem serii prób laboratoryjnych, w których zastosowano obciążenie prostopadłe do podstawy (bez gumowej podkładki antypoślizgowej). Wartość maksymalnego obciążenia podanego w tabeli, może spowodować niewielkie odkształcenia podstawy.
Przy doborze odpowiedniego rozmiaru stopy należy brać pod uwagę wytrzymałość na zginanie i wyboczenia trzpienia.
Przyjmuje się, że wytrzymałość gwintowanego trzpienia stopy wynosi ≥ 500 N/mm2.
Informacje dotyczące obciążenia podane w tabeli są wartościami niewiążącymi, orientacyjnymi bez jakiejkolwiek odpowiedzialności. Generalnie nie stanowią one gwarancji jakości ELESA+GANTER.
Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.
