Specyfikacja
Rodzaj podstawy
Typ A1: stal ocynkowana, zamocowana podkładka antypoślizgowa w kolorze czarnym
Typ A5: Stal, powlekana tworzywem sztucznym, czarna guma
Wersja
- Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki
- Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką
- Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki
- Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, z przeciwnakrętką

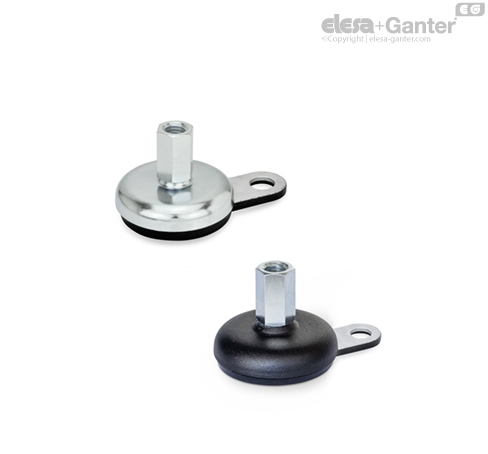

- Wersja X: z gwintem wewnętrznym
Podstawa tłoczona, blacha stalowa
Stal, ocynkowana, pasywacja niebieska
Stal pokryta żywicą epoksydową
Kolor czarny RAL 9005
Ucho mocujące, blacha stalowa
Stal, ocynkowana, pasywacja niebieska
Trzpień gwintowany
Stal, ocynkowana, pasywacja niebieska
Nakrętki sześciokątne ISO 4032
Stal, ocynkowana, pasywacja niebieska
Gumowa podkładka antypoślizgowa, zamocowana
Kolor czarny, NBR (perbunan®)
twardość 80±5 wg skali Shore A
Informacje
Stopy wahliwe GN 32 dostarczane są zmontowane i nie da się ich rozmontować.
Obciążalność stóp wahliwych
Informacje
Wartości obciążeń statycznych podane w tabeli są rezultatem serii prób laboratoryjnych, w których zastosowano obciążenie prostopadłe do podstawy. Wartość maksymalnego obciążenia podanego w tabeli, może spowodować niewielkie odkształcenia podstawy.
Przy doborze odpowiedniego rozmiaru stopy należy brać pod uwagę wytrzymałość na zginanie i wyboczenia trzpienia.
Przyjmuje się, że wytrzymałość gwintowanego trzpienia stopy wynosi ≥ 500 N/mm2.
Maksymalne obciążenia podane w tabeli są jedynie zalecanymi wartościami i wykluczają jakąkolwiek odpowiedzialność ELESA+GANTER.
Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.
| d1 | d2 | Obciążenie statyczne F w [kN] | - | - |
| - | - | Wersja trzpienia | - | - |
| - | - | S / SK | U / UK | X |
| - | - | Guma czarna | Guma czarna | Guma czarna |
| 50 | M 8 | 8 | - | 8 |
| 50 | M 10 | 10 | - | 13 |
| 50 | M 12 | 12 | - | 16 |
| 50 | M 16 | - | 16 | 16 |
| 60 | M 8 | 8 | - | 8 |
| 60 | M 10 | 10 | - | 13 |
| 60 | M 12 | 12 | - | 16 |
| 60 | M 16 | - | 16 | 16 |
| 80 | M 8 | 8 | - | 8 |
| 80 | M 10 | 10 | - | 12 |
| 80 | M 12 | 12 | - | 12 |
| 80 | M 16 | - | 12 | 12 |
| 80 | M 20 | - | 12 | 12 |
| 80 | M 24 | - | 12 | - |
| 100 | M 8 | 8 | - | 8 |
| 100 | M 10 | 10 | - | 11 |
| 100 | M 12 | 11 | - | 11 |
| 100 | M 16 | - | 11 | 11 |
| 100 | M 20 | - | 11 | 11 |
| 100 | M 24 | - | 11 | - |
| 120 | M 20 | - | 20 | 20 |
| 120 | M 24 | - | 20 | - |
| 120 | M 30 | - | 20 | - |
