GN 31-X

GN 31

Stopy wahliwe

Stal nierdzewna, gumowa podkładka antypoślizgowa

Gwint wewnętrzny z gwintem wewnętrznym

Konfigurator 3D

Zapytaj o ten produkt

Drukuj

Karta katalogowa

Instrukcje obsługi

Stal nierdzewna, gumowa podkładka antypoślizgowa

Gwint wewnętrzny z gwintem wewnętrznym

GN 31-S/SK Stopy wahliwe regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką / bez przeciwnakrętki

GN 31-T/TK Stopy wahliwe z / bez nakrętki: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski

GN 31-U/UK Stopy wahliwe z przeciwnakrętką / bez przeciwnakrętki, regulacja kluczem płaskim przy podstawie i imbusem od góry trzpienia

GN 31-V/VK Stopy wahliwe z / bez nakrętki: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry

GN 31-W Stopy wahliwe regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint

GN 31-X Stopy wahliwe Gwint wewnętrzny z gwintem wewnętrznym

Tabela wymiarów
Karta produktu
Zapytaj o ten
produkt

Specyfikacja
Informacje
Dane techniczne
Obciążalność stóp wahliwych
Wersja trzpienia

Wersja podstawy

Typ B1: piaskowana na mat, zamocowana podkładka antypoślizgowa w kolorze czarnym

Typ B2: piaskowana na mat, zamocowana podkładka antypoślizgowa w kolorze białym

Typ B3: piaskowana na mat, wulkanizowana do podstawy podkładka antypoślizgowa w kolorze czarnym

Typ B4: piaskowana na mat, wulkanizowana do podstawy podkładka antypoślizgowa w kolorze białym

Typ C3: polerowana, wulkanizowana do podstawy podkładka antypoślizgowa w kolorze czarnym

Typ C4: polerowana, wulkanizowana do podstawy podkładka antypoślizgowa w kolorze białym

Wersja

Wersja S: regulacja przy podstawie poprzez sześciokątny chwyt, bez przeciwnakrętki

Wersja SK: regulacja przy podstawie poprzez sześciokątny chwyt, z przeciwnakrętką

Wersja T: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, bez przeciwnakrętki

Wersja TK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski, z przeciwnakrętką

Wersja U: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, bez przeciwnakrętki

Wersja UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia, z przeciwnakrętką

Wersja V: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry, bez przeciwnakrętki

Wersja VK: z nakrętki: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry

Wersja W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint

Wersja X: z gwintem wewnętrznym

Podstawa

Stal nierdzewna AISI 304

Trzpień gwintowany

Stal nierdzewna AISI 303

Nakrętki sześciokątne ISO 4032

Stal nierdzewna AISI 304

Gumowa podkładka antypoślizgowa, zamocowana

czarny: NBR (perbunan®)

twardość 80±5 wg skali Shore A

Kolor biały: TPE (Santoprene®)

twardość 80±5 wg skali Shore A

Gumowa podkładka, wulkanizowana

twardość 80±5 wg skali Shore A

czarny: NBR (perbunan®)

Kolor biały: NBR (perbunan®)

Informacje

Stopy wahliwe GN 31 z wulkanizowaną podkładką (wersja B3, B4, C3 i C4) i wersja z trzpieniem gwintowanym W (posiadająca dodatkową tuleję osłaniającą gwint) mają mniej przestrzeni, w których mogłyby się gromadzić znieczyszczenia, dzięki czemu są łatwiejsze w czyszczeniu.

Stopy wahliwe GN 31 zostaną dostarczone zmontowane i nie ma możliwości ich demontażu.

Dane techniczne

Właściwości stali nierdzewnej

Właściwości elastomerów

Obciążalność stóp wahliwych

Informacje

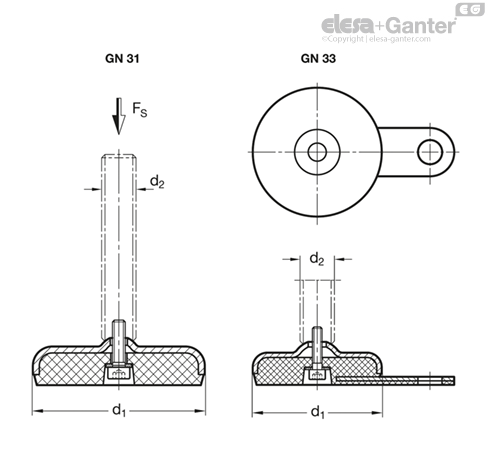

Wartości obciążeń statycznych podane w tabeli są rezultatem serii prób laboratoryjnych, w których zastosowano obciążenie prostopadłe do podstawy. Wartość maksymalnego obciążenia podanego w tabeli, może spowodować niewielkie odkształcenia podstawy.

Przy doborze odpowiedniego rozmiaru stopy należy brać pod uwagę wytrzymałość na zginanie i wyboczenia trzpienia.

Przyjmuje się, że wytrzymałość gwintowanego trzpienia stopy wynosi ≥ 500 N/mm².

Maksymalne obciążenia podane w tabeli są jedynie zalecanymi wartościami i wykluczają jakąkolwiek odpowiedzialność ELESA+GANTER.

Użytkownik powinien dokonać doboru stopy w sposób indywidualny dla każdej aplikacji. To na nim spoczywa obowiązek ustalenia, czy dany rozmiar stopy jest odpowiedni. Czynniki zewnętrzne mogą wpływać na wartości obciążeń przedstawionych w tabeli.

d1	d2	Obciążenie statyczne F w [kN]	-	-	-	-	-	-	-	-	-
-	-	Wersja trzpienia	-	-	-	-	-	-	-	-	-
-	-	S / SK	-	T / TK i U / UK	-	V / VK	-	W	-	X	-
-	-	Guma czarna	Guma biała	Guma czarna	Guma biała	Guma czarna	Guma biała	Guma czarna	Guma biała	Guma czarna	Guma biała
50	M 8	8	8	-	-	-	-	-	-	8	8
50	M 10	14	14	-	-	-	-	-	-	13	13
50	M 12	20	20	-	-	-	-	-	-	20	20
50	M 16	-	-	28	28	-	-	-	-	28	25
60	M 8	8	8	-	-	-	-	-	-	8	8
60	M 10	14	14	-	-	-	-	-	-	13	13
60	M 12	20	20	-	-	-	-	-	-	20	20
60	M 16	-	-	28	25	27	27	27	27	28	25
80	M 8	8	8	-	-	-	-	-	-	8	8
80	M 10	14	14	-	-	-	-	-	-	13	13
80	M 12	19	15	-	-	-	-	-	-	15	15
80	M 16	-	-	19	15	24	24	24	24	19	15
80	M 20	-	-	19	15	24	24	24	24	19	15
80	M 24	-	-	19	15	24	24	24	24	-	-
100	M 8	8	8	-	-	-	-	-	-	8	8
100	M 10	14	14	-	-	-	-	-	-	13	13
100	M 12	17	14	-	-	-	-	-	-	17	14
100	M 16	-	-	17	14	21	21	21	21	17	14
100	M 20	-	-	17	14	21	21	21	21	17	14
100	M 24	-	-	17	14	21	21	21	21	-	-
120	M 20	-	-	25	22	-	-	-	-	25	22
120	M 24	-	-	25	22	-	-	-	-	-	-
120	M 30	-	-	25	22	-	-	-	-	-	-

Wersja trzpienia

Wersja trzpienia

S / SK: regulacja przy podstawie poprzez sześciokątny chwyt przy d₂ M 8, M 10, M 12	T / TK: wyfrezowane podejście pod klucz płaski przy podstawie przy d₂ M 16, M 20, M 24, M 30	U / UK: regulacja przy podstawie poprzez wyfrezowane podejście pod klucz płaski i gniazdo imbusowe od góry trzpienia przy d₂ M 16, M 20, M 24, M 30

V / VK: regulacja przy podstawie poprzez podejście pod klucz płaski i sześciokątny chwyt od góry przy d₂ M 16, M 20, M 24, M 30	W: regulacja przy podstawie poprzez podejście pod klucz płaski, posiada dodatkową tuleję regulacyjną osłaniającą gwint przy d₂ M 16, M 20, M 24	X: sześciokątny chwyt z gwintem wewnętrznym przy d₂ M 8, M 10, M 12, M 16, M 20
